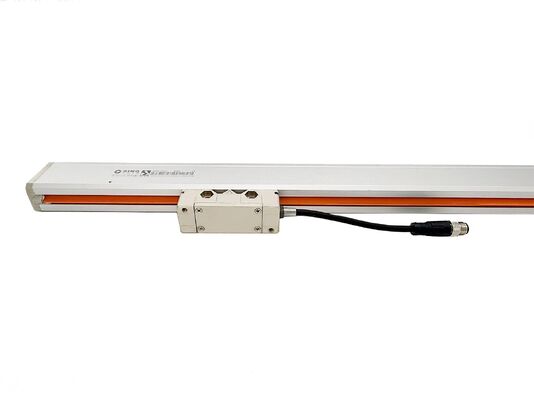

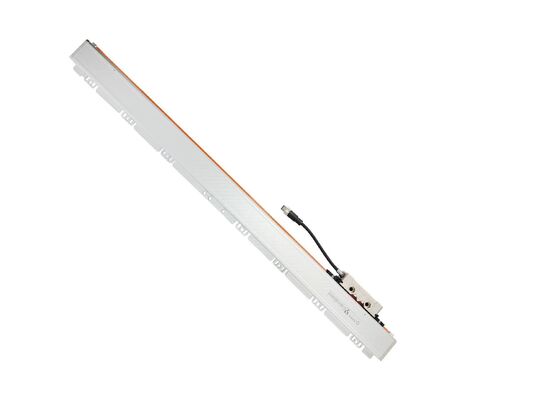

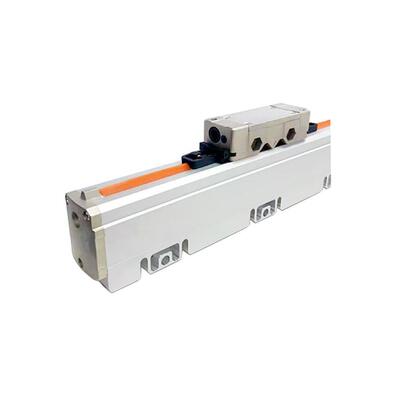

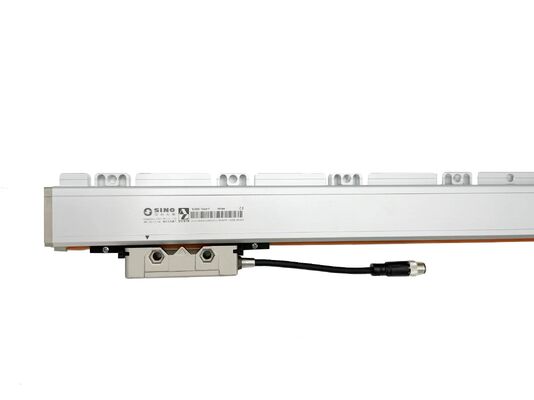

Righello a griglia lineare assoluto NC600 sensore ad alta precisione per macchine utensili CNC

Righello a griglia lineare assoluto NC600 Sensore ad alta precisione per macchine utensili CNC

L'encoder lineare assoluto NC600 è dotato di un vero sistema di posizione assoluta, che fornisce valori di posizione istantanei all'accensione senza bisogno di homing.
Ideale per motori lineari, macchine utensili CNC, linee di produzione automatizzate, strumenti scientifici e sistemi di controllo ad alta precisione, garantisce prestazioni affidabili in diverse applicazioni.
Costruito sulla nostra tecnologia proprietaria, la serie adotta un alloggiamento in alluminio sigillato con strisce di tenuta a doppio strato. Questa struttura robusta protegge efficacemente il vetro dell'encoder e la testina di lettura da polvere, detriti e fluidi di taglio, garantendo la longevità in ambienti difficili.

Qualità Certificata a Livello Globale: sistema di gestione della qualità ISO, oltre alle certificazioni internazionali CE e RoHS garantiscono la piena conformità.
Compatibilità Versatile: specifiche complete e molteplici protocolli di comunicazione garantiscono un'ampia applicabilità in diversi sistemi.
Oltre 30 Anni di Esperienza: Decenni di esperienza nel mercato ci consentono di consolidare le nostre basi, guidare l'innovazione e progredire insieme al settore.
Innovazione Indipendente: Sviluppato a livello nazionale per sostituire le tecnologie "collo di bottiglia" importate con soluzioni affidabili e prodotte in casa.

L'encoder lineare assoluto NC600 è adatto per:

• Apparecchiature automatizzate ● Sistemi robotici complessi
• Sistemi di controllo di processo ● Strumenti scientifici
• Sistemi di macchine utensili—torni CNC, fresatrici, rettificatrici, ecc.
• Apparecchiature di misurazione ad alta precisione che operano in condizioni difficili—vibrazioni, temperatura, contaminanti, ecc.

Contenuto della confezione e specifiche tecniche
Configurazione standard:
Scala lineare in vetro: Modello KA600, lunghezza di misurazione standard di 2100 mm.
Testina di lettura: Unità sensore ottico ad alta precisione.
Accessori: Hardware di montaggio e cavi di collegamento.
Parametri di prestazione:
Risoluzione: Disponibile in gradi di precisione di 0,5μm, 1μm e 5μm per soddisfare diverse esigenze applicative.
Personalizzazione: Offriamo lunghezze dell'encoder personalizzate (L0) che vanno da 1000 mm a 3000 mm, garantendo una vestibilità precisa per le dimensioni specifiche del banco macchina.
Sistema ottico e principio di codifica:
Meccanismo di rilevamento ottico: L'encoder integra un sistema di scansione ottica ad alta risoluzione. Mentre la testina di lettura attraversa la scala, rileva i modelli di graduazione ottica e li converte in segnali elettrici precisi per il feedback di posizione.
Modelli di codice avanzati: La scala utilizza sofisticate tecniche di codifica ottica. Implementiamo principalmente la logica del codice Gray, in contrapposizione ai codici binari naturali.
Minimizzazione degli errori: L'utilizzo del codice Gray garantisce che solo un singolo bit cambi stato tra valori consecutivi. Questa caratteristica di progettazione fondamentale mitiga efficacemente gli errori di interpretazione dei dati durante le rapide transizioni di posizionamento, migliorando così la stabilità complessiva del sistema.

Risoluzione e progettazione meccanica
Risoluzione e precisione
La risoluzione di un encoder ottico assoluto è fondamentalmente determinata dalla densità dei modelli di graduazione sulla scala. Una risoluzione più elevata si ottiene attraverso marcature a passo più fine, che si traduce direttamente in una precisione di posizionamento superiore. La risoluzione è tipicamente quantificata in bit o conteggi per rivoluzione (CPR).
Ingegneria meccanica per applicazioni su larga scala
L'encoder NC600 è specificamente progettato per l'applicazione in macchine utensili CNC di grande formato. È caratterizzato da una robusta struttura meccanica caratterizzata da:
Rigidità superiore: Il design enfatizza l'integrità strutturale per mantenere la stabilità sotto carichi pesanti.
Configurazione di supporto flessibile: Supporti meccanici aggiuntivi possono essere integrati in qualsiasi posizione lungo l'asse dell'encoder. Questa caratteristica migliora significativamente la rigidità e la stabilità del sistema durante il funzionamento.
Gamma di misurazione estesa: Disponibile in lunghezze che vanno da 1000 mm a 3000 mm, per soddisfare i requisiti dei banchi macchina di grandi dimensioni.
