Marchio:	SINO
Numero di modello:	KA-500 70-470mm
MOQ:	1 PC
prezzo:	negotiable
Dettagli dell'imballaggio:	Carton box
Termini di pagamento:	T/T, Western Union, MoneyGram

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Place of Origin:

P.R.China

Certificazione:

CE,RoHS,

Item:

SINO Miniature High Precision Aluminium Grating Linear Encoder Scale

Model:

KA-500 series: 70-470mm

Usage:

Testing Equipment, Metal Cutting Machine

Type:

Miniature Optical Glass Linear Encoder

Resolution:

0.005 / 0.001 / 0.0005 mm

Output Signal:

Square wave signal TTL / RS422

System:

SINO SDS series digital readout

Keyword:

Miniature linear encoder

Supply Ability:

5000 per month

Evidenziare:

Scala encoder lineare ottica CE

Encoder digitale TTL per visualizzazione

Encoder in vetro ad asse singolo

Descrizione del prodotto

Scale di codifica lineare di griglia di alluminio ad alta precisione in miniatura SINO KA-500 da 70 a 470 mm

La scala lineare della serie KA-500 è il modello in miniatura. La sezione trasversale della scala è di soli 20 * 18 mm. È speciale per alcuni locali di installazione stretti / piccoli o alcuni piccoli strumenti di misura speciale.

Fogli di dati del prodotto

Modello	Serie KA-500
Lunghezza di percorrenza ((mm)	70-470 (50 mm/specificazione)
Distanza di scala	0.02 mm ((50 righe/mm)
Accuratezza	± 3 / ± 5 / ± 15 μm a 20 °C
Risoluzione	5 um, 1 um,0.5um
Segnale di riferimento	Ogni 50 mm per specifica di lunghezza
Protezione delle foche	IP53
velocità di funzionamento	(risoluzione) >=5um: >=60m/min <=1um: >=120m/min
Segnale di uscita	TTL / RS422
Temperatura di funzionamento	0°C-45°C
Temperatura di conservazione	-20°C -80°C
Umidità	100% non condensato
Voltaggio	5V/24V

Lista del pacchetto:1 * KA500 Scala di codifica lineare, 1 * set di viti

La copertura di protezione e il supporto KA-500 non sono inclusi.

Immagini dei prodotti

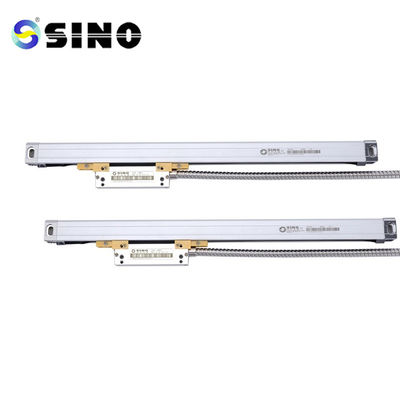

Scala lineare ottica CE per visualizzazione digitale ad asse singolo 0

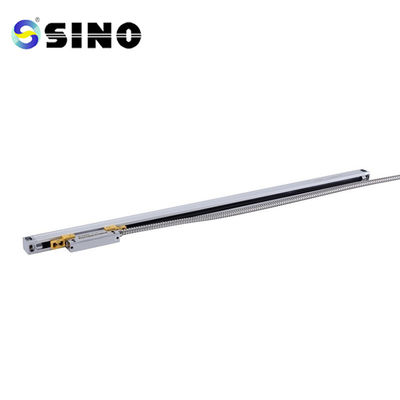

Scala lineare ottica CE per visualizzazione digitale ad asse singolo 1

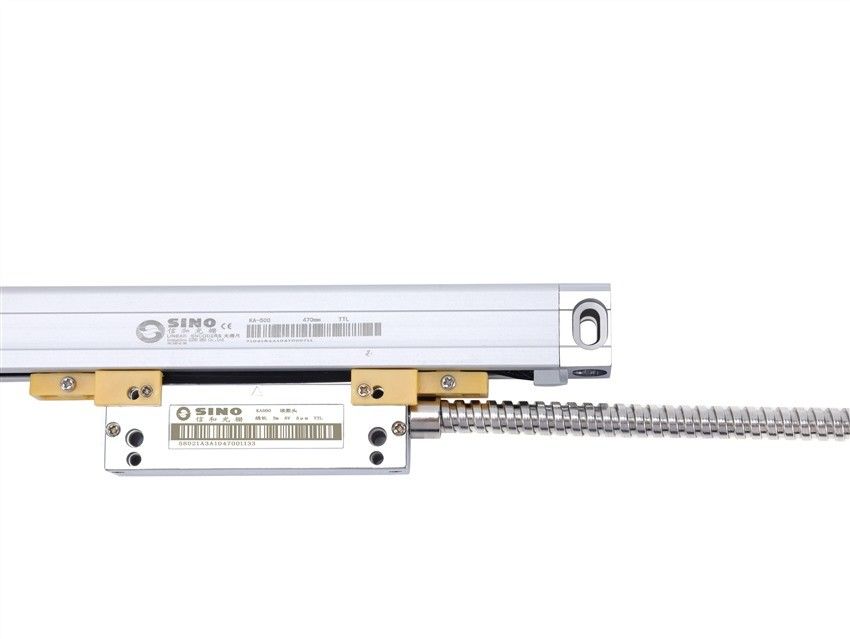

Scala lineare ottica CE per visualizzazione digitale ad asse singolo 2

Opzioni dei copri

Scala lineare ottica CE per visualizzazione digitale ad asse singolo 3

Scala lineare ottica CE per visualizzazione digitale ad asse singolo 4

Tutte le scale saranno testate prima della consegna.

Ogni scala ha il proprio rapporto di prova:

Scala lineare ottica CE per visualizzazione digitale ad asse singolo 5

E' un campione che KA-500 ha incodato su un tornio.

Copertura H per proteggere la bilancia:
