Display di lettura digitale a 2 assi DRO SDS2MS con funzione di posizionamento preciso

Display di lettura digitale DRO SDS2MS a due assi con funzione di posizionamento preciso

Introduzione alla SDS2MS:

Le seguenti caratteristiche sono presenti nel DRO digitale SDS 2MS e nel sistema di scala magnetica KA300 a due assi per la correzione dell'errore lineare e la correzione dell'errore non lineare:

DRO a doppio asse: con il supporto di questo kit per la misurazione a doppio asse, è possibile osservare e gestire contemporaneamente il movimento della macchina lungo due assi, come gli assi X e Y in una fresatrice,che permette di tenere d'occhio da vicino la condizione dell'attrezzatura.

Sistema di codifica della regolata magnetica: per fornire misurazioni precise e riproducibili, il sistema di codifica della regolata lineare KA utilizza la tecnologia magnetica.la bilancia magnetica è montata sull'albero della macchina e utilizzata per fornire feedback sulla posizione e monitorare il progresso del lavoro in ogni momento.

Ampia gamma di tensione: il kit SDS 2MS DRO è progettato per supportare un'ampia gamma di tensione per un funzionamento ottimale tra 100V e 240V CA.Questa flessibilità di tensione garantisce la compatibilità con vari standard di alimentazione.

Interfaccia user-friendly: l'unità di visualizzazione DRO ha un'interfaccia user-friendly, di solito con uno schermo e pulsanti digitali, che lo rende facile da usare.Ti consente di passare tra diverse misure di u, risparmiando tempo di lavoro.

Capacità possedute:

1- Conversione raggio/diametro.

2. conversione in mm/pollice.

3Conversione assoluta/relativa.

4Funzione di divisione centrale.

5Facile funzione "R".

6Funzione "R" liscia.

7Posizionamento del foro PCD sulla circonferenza.

8. 200 gruppi memoria di posizione zero.

Parametri dettagliati del sistema di lettura digitale DRO SDS2MS:

1Intervallo di tensione: AC 85 v ~ 250 v / 50 hz ~ 60 hz

2Consumo di potenza di 15w: 25 va

3- Coordinate il numero: una coordinata, due coordinate

4. Mostrare che la firma di sette display (due o tre assi) informazioni di output dati utilizzando otto metri parole mostrano simboli

5Peso netto: 1,3 kg/2,9 libbre

6. Il segnale di ingresso: TTL, EIA - 422 segnale di uscita del collettore aperto, conveniente interfaccia con un controller programmabile.

7Permettere la frequenza del segnale di ingresso: > 100 KHZ

8Per collegare una risoluzione: 10 micron, 5 micron, 2 micron, 1 mu m, 0,5 micron

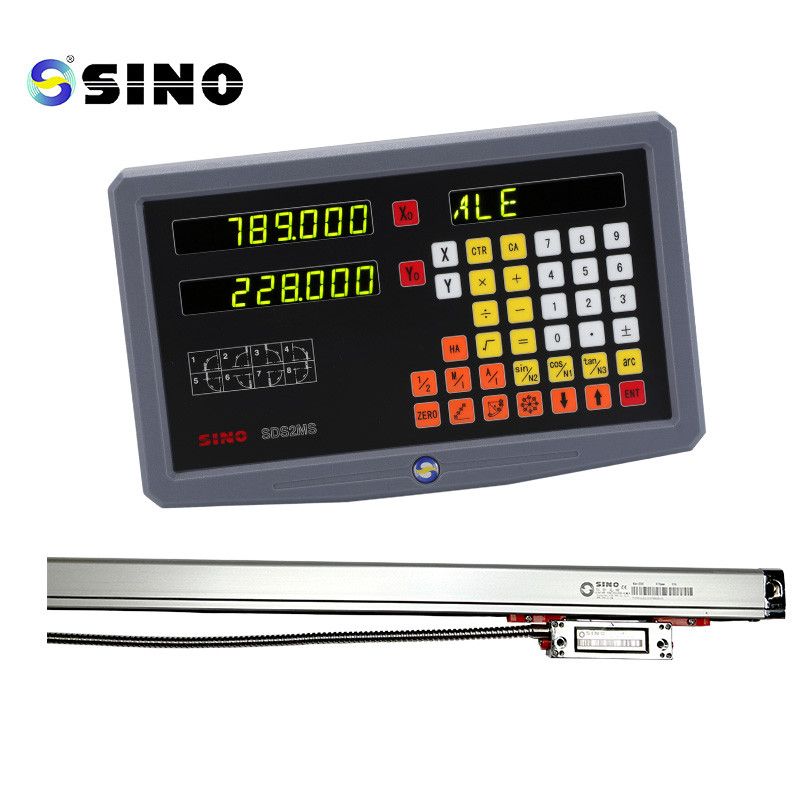

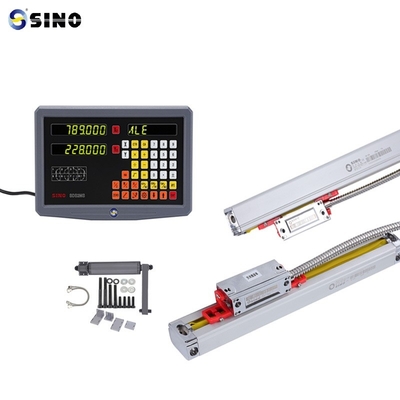

Immagine/foto del prodotto:

- Sì.

Il rack nella foto è optional, non prodotto standard.
