SINO SDS2-3MS DRO lettura digitale con display numerico a 3 coordinate per torni e fresatrici

Il sistema di lettura digitale SDS2-3MS SINO Lathe Milling Machine DRO con display SDS3MS è un sistema di lettura digitale progettato per il tornio e le macchine di fresatura.feedback di misurazione in tempo reale, che consente agli operatori di monitorare e controllare il processo di lavorazione con elevata precisione.

Caratteristiche:

Display SDS3MS: il sistema di lettura digitale include il display SDS3MS, che offre un'interfaccia chiara e facile da leggere per il monitoraggio delle misurazioni della macchina.L'unità di visualizzazione è dotata di funzionalità di facile utilizzo, come i pulsanti di funzione e una tastiera, garantendo un'operazione comoda.

Assi multipli: il sistema SDS2-3MS DRO supporta assi multipli, fornendo feedback di misura e controllo per diversi movimenti della macchina.Questa versatilità consente un posizionamento preciso e una lavorazione accurata su vari assi contemporaneamente.

Compatibilità tra tornio e fresatura: il sistema DRO è compatibile sia con il tornio che con le fresatrici, rendendolo uno strumento versatile per i macchinisti che lavorano con diversi tipi di attrezzature.Può essere facilmente integrato nel sistema di controllo della macchina per un funzionamento regolare e senza soluzione di continuità.

Alta precisione: il sistema di lettura digitale offre letture di misurazione di alta precisione, garantendo un controllo preciso dei movimenti della macchina e raggiungendo tolleranze strette nell'elaborazione.Questo livello di precisione è essenziale per ottenere risultati ottimali di lavorazione.

Modi incrementali e assoluti: il sistema SDS2-3MS DRO supporta sia le modalità incrementali che quelle assolute di misurazione, offrendo flessibilità e comodità per vari scenari di lavorazione.Gli operatori possono passare facilmente tra le due modalità per soddisfare le loro esigenze specifiche.

Funzionalità:

Il sistema di lettura digitale SDS2-3MS SINO Lathe Milling Machine DRO consente agli operatori di monitorare e controllare con precisione i movimenti della macchina durante le operazioni di tornio e fresatura.Fornendo feedback in tempo reale sulle misurazioni, consente agli operatori di effettuare le necessarie regolazioni e correzioni, garantendo il raggiungimento dei risultati di lavorazione desiderati con elevata precisione.

Utilizzando:

Il sistema DRO è essenziale nelle operazioni di lavorazione che richiedono misurazioni e controlli precisi, come la tornitura, la fresatura, la perforazione e la trivellazione.

Scenari applicabili:

Operazioni del tornio: il sistema DRO è perfetto per varie operazioni del tornio, come la curvatura, la torsione, la conificazione, il filettamento e la scanalatura.garantisce un controllo preciso dei movimenti degli attrezziQuesto livello di precisione è fondamentale per la produzione di parti di alta qualità con tolleranze strette nelle operazioni basate sul tornio.

Operazioni di fresatura: il sistema DRO è altamente efficace per le operazioni di fresatura, come il contorno, lo slot, la perforazione e la profilazione.che consentono agli operatori di ottenere una precisioneQuesta precisione è essenziale per la produzione di parti di alta qualità e per il mantenimento di tolleranze strette nelle varie attività di fresatura.

Il DRO SDS3MS è un misuratore polivalente dotato di un display numerico a 3 coordinate, che lo rende adatto a una vasta gamma di operazioni di lavorazione.La sua flessibilità consente agli utenti di passare facilmente alla funzione appropriata per le diverse macchine utensili semplicemente modificando i parametriQuesta adattabilità rende lo SDS3MS uno strumento potente per varie operazioni, fornendo misurazioni e controlli precisi su diverse macchine senza la necessità di una riconfigurazione complessa.È una soluzione efficiente per migliorare la produttività e mantenere un'elevata precisione in molteplici attività di lavorazione.

Parametri di lettura digitale SINO SDS3MS

1. Intervallo di tensione: AC 85V a 250V, 50Hz a 60Hz
2. Consumo di energia: 15W, 25VA
3. Supporto di coordinate: 1-asse, 2-asse, 3-asse
4. Display: display a 7 segmenti per i dati di uscita (supporta 2 o 3 assi), con fino a 8 caratteri con i simboli pertinenti
5. Peso: 2 kg
6. Segnale di ingresso: segnali di uscita TTL e EIA-422 con collettore aperto, con un'interfaccia facile da collegare a controller programmabili
7. Frequenza del segnale di ingresso: supporta frequenze superiori a 100 kHz
8. Opzioni di risoluzione: 10 micron, 5 micron, 2 micron, 1 micron o 0,5 micron

Funzioni di base

Conversione mm/pollice: consente di passare da unità metriche a unità imperiali.
Trasformazione assoluta/relativa: supporta sia i sistemi di coordinate assoluti che relativi.
Funzione di divisione centrale: divide il sistema in metà per un allineamento o una misurazione precisi.
Funzione "R" semplice: esegue operazioni di base di raggio (R) per regolazioni rapide.
Funzione "R" liscia: garantisce transizioni o curve lisce quando si applica la funzione "R".
Dividere il perimetro di un cerchio: consente di dividere la circonferenza di un cerchio in segmenti uguali.
Salva 200 punti zero di pezzo di lavoro: memorizza fino a 200 punti zero di pezzo di lavoro per un facile recupero.
Dividere i buchi su una linea obliqua: aiuta a dividere i buchi lungo una linea angolare o inclinata.
Calcolo matematico: fornisce strumenti per eseguire calcoli matematici complessi.
Compensazione del diametro dello strumento: regola il diametro dello strumento di taglio per migliorare la precisione.
Processo di conicatura: supporta le operazioni di conicatura per tagli o bordi angolari.
Posizione zero riposo automatico: ripristina automaticamente la posizione zero della macchina per comodità e precisione.

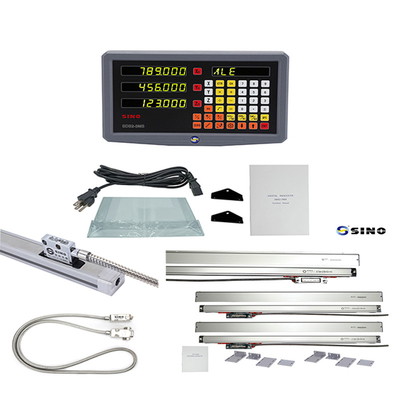

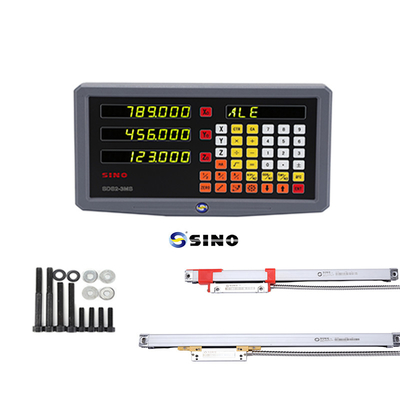

Immagine/foto del prodotto:

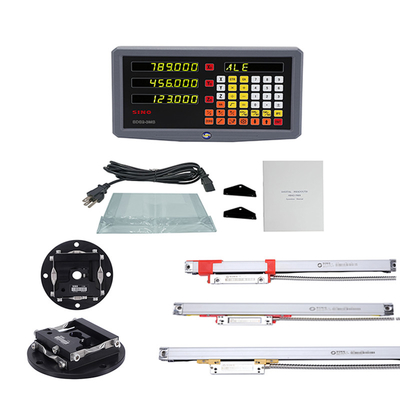

Il rack nella foto è optional, non prodotto standard.
