SINO SDS6-2VF Display digitale con lettura con scala di codifica lineare RoHS RS232-C Interfaccia per tornio

SINO SDS6-2VF Sistema di lettura digitale a due assi a LED (DRO) con interfaccia di uscita RS232-C

Il DRO SDS6-2VF è dotato di una funzione di uscita RS232-C per la connessione a un PC o ad altri sistemi specializzati.

Il contatore di visualizzazione digitale della serie SDS6 utilizza l'ultima tecnologia SCM a 16 bit, che gli consente di gestire segnali A/B ad alta frequenza fino a 5 MHz.Risponde ai requisiti funzionali di base di vari tipi di macchineOgni asse offre 40 punti di compensazione non lineare per migliorare la precisione.

Funzioni avanzate:

1. CalcoloIl contatore consente di regolare le cifre decimali a 3, 4 o 5 cifre, migliorando la precisione del calcolo.
2. Compensazione degli errori non lineariIl sistema offre fino a 40 sezioni di compensazione degli errori non lineari, migliorando la precisione di lavorazione.
3. Selezione delle cifre decimali in modalità polliceIn modalità pollice, è possibile selezionare tra 4 o 5 cifre decimali. Quattro cifre soddisfano le esigenze di misurazioni su larga scala, mentre cinque cifre forniscono un display di alta precisione.
4. ComunicazioneIl sistema dispone di un'uscita RS232-C per facilitare la comunicazione dei dati.

Specificità:

Intervallo di tensione di ingresso di contatore: AC 80V ∼260V; 50 ∼60Hz, con diverse opzioni di spina disponibili per varie regioni.
Consumo di energia: 15VA, che rappresenta un consumo energetico relativamente basso per le prestazioni del sistema.
Temperatura di lavoro: opera tra 0°C e 45°C, adatta alla maggior parte degli ambienti industriali.
Temperatura di conservazione: può essere conservato in modo sicuro tra -30°C e 70°C.
Segnale di ingresso: il sistema accetta i segnali di onda quadrata TTL/RS422/EIA-422-A.
Frequenza del segnale di ingresso: può gestire frequenze fino a 5 MHz.
Risoluzione massima della lunghezza del display digitale: la risoluzione massima per il display di lunghezza è di 0,5 μm, consentendo misurazioni altamente precise.
Risoluzione minima dell'angolo di visualizzazione digitale: la risoluzione minima per l'angolo di visualizzazione è di 0,0001/impulso, garantendo una precisione angolare estremamente fine.

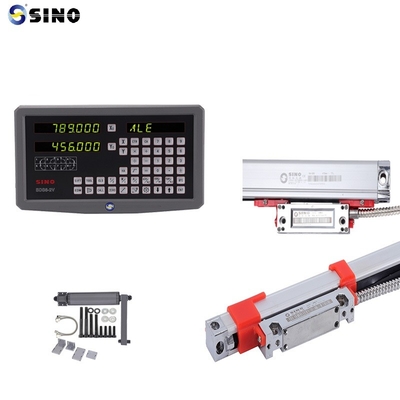

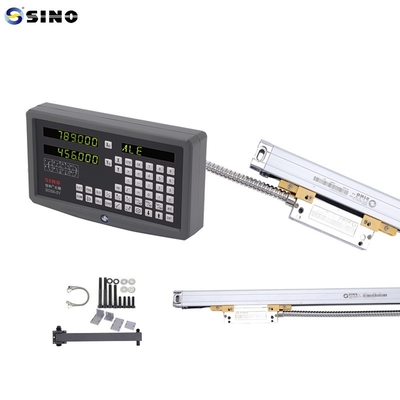

Immagine/foto del prodotto:

Interfaccia di uscita RS232-C:

Dimensione:

Il rack nella foto è optional, non prodotto standard.
