Sistema di lettura digitale SINO SDS2-3MS DRO con tre display numerici coordinati per la fresatrice a tornio

Sistema di lettura digitale SINO SDS2-3MS DRO con tre display numerici coordinati per la fresatrice a tornio

Lettura digitale SINO SDS2-3MS per torni e fresatrici con display a tre assi

Il sistema di lettura digitale SDS2-3MS SINO, dotato del display SDS3MS, è progettato specificamente per torni e fresatrici.consentire agli operatori di monitorare e controllare da vicino il processo di lavorazione con precisione.

Caratteristiche:

Display SDS3MS: il sistema di lettura digitale SDS3MS vanta un'interfaccia chiara e facile da usare progettata per un facile monitoraggio delle misurazioni della macchina.garantire un funzionamento conveniente ed efficiente.

Capacità per assi multipli: il sistema SDS2-3MS DRO supporta assi multipli, consentendo il feedback e il controllo delle misurazioni su vari movimenti della macchina.Questa capacità garantisce un posizionamento preciso e una lavorazione accurata su più assi contemporaneamente, migliorando l'efficienza e la precisione complessive.

Compatibilità con torni e fresatrici: il sistema DRO è progettato per essere versatile, rendendolo ideale sia per torni che per fresatrici.Si integra perfettamente con vari tipi di apparecchiature e può essere facilmente integrato in sistemi di controllo della macchina, garantendo un funzionamento efficiente e regolare.

Alta precisione: il sistema di lettura digitale fornisce letture di misurazione di alta precisione, garantendo un controllo preciso dei movimenti della macchina.Questo livello di precisione consente ai macchinisti di ottenere tolleranze strette, che è fondamentale per ottenere risultati ottimali di lavorazione e mantenere elevati standard qualitativi.

Modi di misurazione incrementale e assoluto: il sistema SDS2-3MS DRO offre modalità di misurazione incrementale e assoluta, fornendo flessibilità per una vasta gamma di attività di lavorazione.Gli operatori possono facilmente passare da una modalità all'altra per soddisfare requisiti specifici, migliorando la versatilità e l'adattabilità in diversi scenari di lavorazione.

Funzionalità:

Il sistema di lettura digitale SDS2-3MS SINO Lathe and Milling Machine DRO consente di monitorare e controllare con precisione i movimenti della macchina durante le operazioni di tornitura e fresatura.Fornisce feedback di misura in tempo reale, consentendo agli operatori di apportare tempestivamente aggiustamenti e correzioni per garantire risultati di lavorazione accurati.

Utilizzando:

Il sistema DRO è ampiamente utilizzato nelle operazioni di lavorazione che richiedono misure e controlli precisi, tra cui tornitura, fresatura, perforazione e perforazione.Le sue applicazioni sono diffuse in vari settori., come la lavorazione dei metalli, la lavorazione del legno, l'automotive e l'aerospaziale, dove l'alta precisione è fondamentale.

Operazioni del tornio: il sistema è particolarmente adatto a compiti di tornitorio quali la curvatura, la tornitura, la conificazione, il filettamento e la scanalatura.garantire risultati di lavorazione precisi e risultati ottimali nelle operazioni del tornio.

Operazioni di fresatura: il sistema DRO è altamente efficace per compiti di fresatura quali il contorno, lo slot, la perforazione e la profilazione.consentire agli operatori di raggiungere risultati coerentiQuesta precisione è essenziale per mantenere elevati standard qualitativi e ottenere i risultati di lavorazione desiderati.

SDS3MS DRO: SDS3MS DRO è un misuratore versatile e polivalente dotato di un display numerico a 3 coordinate, che lo rende adatto a una vasta gamma di macchine utensili.La sua flessibilità consente una facile configurazione regolare i parametri per soddisfare esigenze specifiche di lavorazioneQuesta adattabilità garantisce che il sistema possa essere utilizzato efficacemente in diverse impostazioni di lavorazione,miglioramento dell'efficienza e della precisione complessive.

Parametri di lettura digitale SINO SDS3MS

1. Tensione di ingresso: AC 85V a 250V, 50Hz a 60Hz
2. Consumo di energia: 15W / 25VA
3. Configurazioni di coordinate: asse singolo (A), asse doppio (XY), asse triplo (XYZ)
4. Display: display LED a 7 segmenti per i dati numerici firmati; display di simboli a 8 metri
5. Peso: 2 kg
6. Segnali di ingresso: TTL, EIA-422, segnale di uscita del collettore aperto; compatibile con controllori programmabili
7. Frequenza del segnale: > 100 kHz
8. Opzioni di risoluzione: 10 micron, 5 micron, 2 micron, 1 micron, 0,5 micron

Funzioni di base

Conversione da millimetro a pollice: supporta sia le trasformazioni assolute che relative per la conversione tra millimetri e pollici.

Funzione di divisione centrale: una funzione "R" semplice e liscia per dividere o dividere forme.

Divisione del perimetro del cerchio: funzione per dividere il perimetro di un cerchio in sezioni uguali.

Immagazzinamento dei punti zero del pezzo: consente di salvare fino a 200 punti zero del pezzo per un richiamo efficiente.

Divisione dei fori lungo una linea inclinata: capacità di dividere i fori lungo una linea obliqua con posizionamento preciso.

Strumenti di calcolo matematico: include strumenti per calcoli avanzati, come la compensazione del diametro.

Reset automatico della posizione zero per l'elaborazione della guinzaglia, garantendo un'accurata lavorazione delle superfici angolari.

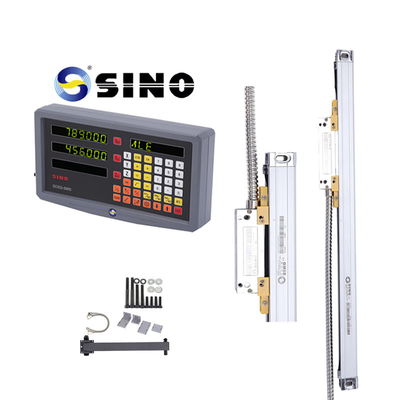

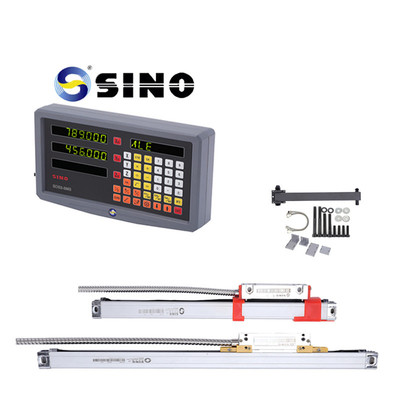

Immagine/foto del prodotto:

Il rack nella foto è optional, non prodotto standard.
