Sistema di lettura digitale SINO SDS2-3MS per macchine a tornio e fresatrici dotate di display numerico a 3 assi

Sistema di lettura digitale SINO SDS2-3MS per macchine a tornio e fresatrici dotate di display numerico a 3 assi

Il sistema di lettura digitale (DRO) SINO SDS2-3MS per macchine a tornio e fresatrici

Il sistema SINO SDS2-3MS DRO è progettato specificamente per torni e fresatrici, offrendo un feedback di misurazione preciso con il suo display numerico SDS3MS.Questo sistema consente agli operatori di monitorare e controllare i processi di lavorazione con precisione e dati in tempo reale.

Caratteristiche:

Display SDS3MS: il sistema SDS2-3MS DRO include il display SDS3MS, dotato di un'interfaccia chiara e user-friendly per il monitoraggio delle misurazioni della macchina.garantisce un funzionamento conveniente durante i compiti di lavorazione.
Supporto per assi multipli: progettato per gestire assi multipli, il sistema SDS2-3MS DRO offre un feedback di misurazione e un controllo precisi su diversi movimenti della macchina.Questa capacità consente ai macchinisti di ottenere un posizionamento e un controllo accurati su vari assi contemporaneamente.
Compatibilità con macchine a tornio e fresatrici: adatto sia per macchine a tornio che per fresatrici, questo sistema DRO offre versatilità per i macchinisti che lavorano con diversi tipi di attrezzature.Si integra perfettamente nei sistemi di controllo della macchina, facilitando un funzionamento efficiente in varie applicazioni di lavorazione.
Alta precisione: il sistema di lettura digitale offre un'elevata precisione nelle letture di misura e consente un controllo preciso dei movimenti della macchina.Questa capacità è essenziale per ottenere tolleranze strette e risultati di lavorazione ottimali in diversi compiti di produzione.
Modi incrementali e assoluti: lo SDS2-3MS supporta sia le modalità incrementali che quelle assolute di misurazione, offrendo flessibilità per i diversi requisiti di lavorazione.Gli operatori possono facilmente passare da una modalità all'altra in base alle esigenze, garantendo l'adattabilità a vari scenari di lavorazione.

Funzionalità:

Il sistema di lettura digitale SDS2-3MS SINO Lathe Milling Machine DRO consente un monitoraggio e un controllo precisi dei movimenti della macchina durante le operazioni di tornio e fresatura.Fornendo feedback in tempo reale sulle misurazioni, gli operatori possono regolare e correggere prontamente i parametri di lavorazione per ottenere la precisione e la qualità desiderate nei loro pezzi.Questo sistema migliora l'efficienza operativa e garantisce prestazioni coerenti in vari compiti di lavorazione.

Utilizzando:

Il sistema DRO è ampiamente utilizzato nelle operazioni di lavorazione che richiedono una misurazione e un controllo precisi, come la tornitura, la fresatura, la perforazione e la trivellazione.compresa la lavorazione dei metalli, lavorazione del legno, automotive, aerospaziale, e altro ancora.

Scenari applicabili:

Operazioni del tornio: nelle operazioni del tornio, che includono la curvatura, la rotazione, la conicità, il filettamento e la scanalatura, il sistema DRO consente agli operatori di monitorare e controllare i movimenti degli utensili con elevata precisione.Questa capacità garantisce che le dimensioni di lavorazione siano raggiunte con precisione, fondamentale per la fabbricazione di componenti cilindrici o conici utilizzati in varie industrie.
Operazioni di fresatura: per le attività di fresatura quali il contorno, la tracciatura, la perforazione e la profilazione, il sistema DRO svolge un ruolo cruciale nel monitoraggio dei movimenti del taglio.Permette agli operatori di impostare coordinate precise e tracciare le posizioni degli utensili con precisione durante tutto il processo di fresaturaQuesta precisione è essenziale per creare forme e profili complessi in metalli, materie plastiche e altri materiali utilizzati nella produzione.

Il DRO SDS3MS è un versatile sistema di lettura digitale dotato di un display numerico a 3 coordinate, progettato per adattarsi perfettamente a diverse macchine utensili regolando i suoi parametri.Questo manometro multiuso consente agli operatori di cambiare facilmente le funzioni, che lo rende adatto a varie applicazioni di lavorazione senza la necessità di una riconfigurazione complessa.

Parametri di lettura digitale SINO SDS3MS

1.Range di tensione: il sistema DRO opera in un intervallo di tensione da 85V a 250V e supporta frequenze da 50Hz a 60Hz. Questa vasta gamma garantisce la compatibilità con vari sistemi di alimentazione in tutto il mondo.

2.Consumo di energia: il sistema consuma 15 watt di potenza o 25 volt-ampere (VA). Questo indica il carico elettrico che pone sulla fonte di alimentazione durante il funzionamento.

3.Numero di coordinate: il DRO supporta la visualizzazione di coordinate per uno, due o tre assi (coordinate).Questa flessibilità consente di utilizzarlo con diversi tipi di macchine utensili che richiedono diverse configurazioni di asse.

4.Display: dispone di un display a sette segmenti per la visualizzazione dei dati numerici.probabilità di mostrare posizioni dell'asse o altri dati pertinenti.

5.Peso: il sistema DRO pesa circa 2 chilogrammi (kg), il che è rilevante per le considerazioni relative all'installazione e al trasporto.

6.Input Signal: accetta i segnali di uscita TTL (Transistor-Transistor Logic) e EIA-422 con collettore aperto.rendere il DRO compatibile con controllori programmabili e altre apparecchiature.

7. Frequenza del segnale di ingresso: il sistema DRO può gestire frequenze di segnale di ingresso superiori a 100 kHz.Questa capacità di alta frequenza assicura che possa elaborare rapidi cambiamenti di posizione o altri segnali da macchine utensili che operano a velocità elevate.

8. Risoluzione: offre opzioni di risoluzione selezionabili per il collegamento di sensori o codificatori, che vanno da 10 micrometri (μm) a 0,5 micrometri (μm).Questa capacità di risoluzione fine consente di misurare e controllare con precisione le operazioni di lavorazione, fondamentale per ottenere tolleranze strette nei processi di fabbricazione.

Funzioni di base

Conversione tra mm e pollici
Trasformazioni di coordinate assolute e relative
Funzione di divisione del punto medio
Funzione di base "R" per il calcolo del raggio
Funzione "R" liscia per curve precise
Divisione della circonferenza del cerchio
Stoccaggio di 200 pezzi da lavorare, punti zero
Spaziamento tra buchi lungo linee oblique
Calcoli matematici, compresa la compensazione del diametro dello strumento
Operazioni di beveling
Reimpostazione automatica alla posizione zero

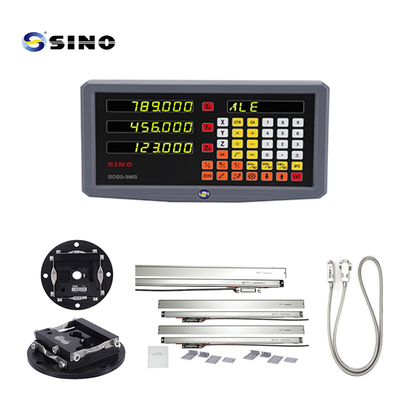

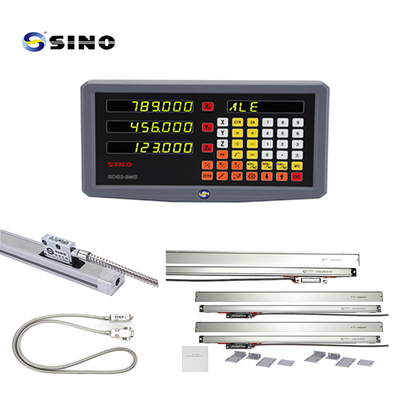

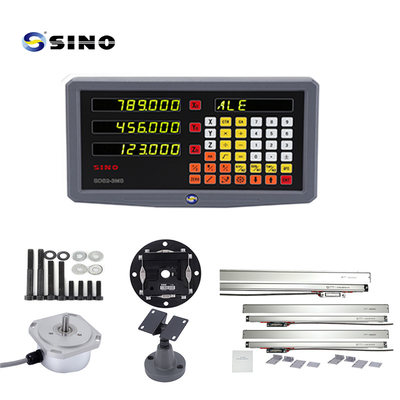

Immagine/foto del prodotto:

Il rack nella foto è optional, non prodotto standard.
