Sistema di lettura digitale SINO SDS2-3MS con display numerico a 3 coordinate per torni e fresatrici

SINO SDS2-3MS Lathe Milling Machine con display SDS3MS a lettura digitale DRO

SINO SDS2-3MS Lathe Milling Machine DRO lettura digitale con display numerico a tre coordinate.

Il sistema di lettura digitale SDS2-3MS SINO Lathe Milling Machine DRO con display SDS3MS è un sistema di lettura digitale specificamente progettato per i torni e le macchine di fresatura.Fornisce un feedback preciso e in tempo reale delle misurazioni, consentendo agli operatori di monitorare e gestire con precisione il processo di lavorazione.

Caratteristiche:

Supporto a più assi: questo sistema di lettura digitale supporta più assi, consentendo un feedback di misurazione e un controllo precisi su vari movimenti della macchina.I macchinisti possono ottenere un posizionamento e un controllo accurati su più assi contemporaneamente, migliorando l'efficienza complessiva della lavorazione.

Compatibilità tra tornio e fresatura: progettato per essere compatibile sia con il tornio che con le fresatrici, il sistema SDS2-3MS DRO offre versatilità per i macchinisti che lavorano con diversi tipi di apparecchiature.Si integra perfettamente nei sistemi di controllo di queste macchine, facilitando le operazioni e l'impostazione semplificate.

Alta precisione: con le sue letture di misurazione di alta precisione, il sistema di lettura digitale garantisce un controllo preciso dei movimenti della macchina.Questa capacità è essenziale per ottenere tolleranze strette e risultati di lavorazione ottimali in diverse applicazioni industriali.

Modi incrementali e assoluti:il sistema SDS2-3MS DRO supporta sia le modalità incrementali che quelle assolute di misurazione, fornendo flessibilità per vari scenari di lavorazione.Gli operatori possono facilmente passare da una modalità all'altra in base alle esigenze, adattandosi con efficienza e precisione alle diverse esigenze di lavorazione.

Funzionalità:

Il sistema di lettura digitale SDS2-3MS SINO Lathe Milling Machine DRO consente agli operatori di monitorare e controllare con precisione i movimenti della macchina durante le operazioni di tornio e fresatura.Fornisce feedback di misura in tempo reale, permettendo agli operatori di apportare le modifiche e le correzioni necessarie per ottenere la potenza di lavorazione richiesta.

Utilizzando:

I sistemi di lettura digitale (DRO) sono strumenti essenziali nelle operazioni di lavorazione che richiedono una misurazione e un controllo precisi in vari settori, tra cui la lavorazione dei metalli, del legno, dell'automotive,aerospaziale, e altro ancora.

Applicazioni principali:

Operazioni del tornio:Il sistema DRO è fondamentale per le operazioni di tornitura come la piegatura, la tornitura, la conificazione, il filettamento e la scanalatura.garantire processi di lavorazione precisi ed efficienti.

Operazioni di fresatura:Nel processo di fresatura, compreso il contorno, la tracciatura, la perforazione e la profilazione, il sistema DRO svolge un ruolo fondamentale, consentendo di misurare e controllare con precisione i movimenti del taglio,consentire agli operatori di svolgere con facilità compiti di fresatura accurati e ripetibili.

Display numerico a tre coordinate versatile (SDS3MS):

Il sistema SDS3MS DRO è dotato di un display numerico versatile a 3 coordinate che si adatta facilmente alle diverse funzioni della macchina, regolando i parametri,che lo rende adatto a varie applicazioni di lavorazione su diversi tipi di apparecchiature.

Funzionalità multiuso:Con la sua capacità di passare senza problemi le funzioni tra le diverse macchine utensili, il sistema SDS3MS DRO aumenta la flessibilità e l'efficienza operativa.I macchinisti possono contare sulle sue capacità di misurazione accurate per ottimizzare i loro processi di lavorazione e ottenere risultati superiori.

Parametri di lettura digitale SINO SDS3MS

1. Intervallo di tensione: AC 85V ~ 250V, 50Hz ~ 60Hz.
2. Consumo di energia: 15W (25VA).
3. Numero di coordinate: supporta 1 coordinata, 2 coordinate o 3 coordinate.
4. Display: display a 7 segmenti per la visualizzazione di dati di uscita firmati con 8 caratteri, adatto a due o tre assi.
5. Peso: 2 kg.
6. Segnale di ingresso: supporta i segnali di uscita TTL, EIA-422 e collettore aperto, fornendo un'interfaccia comoda con i controller programmabili.
7. Frequenza del segnale di ingresso: consente frequenze superiori a 100 kHz.
8. Opzioni di risoluzione: supporta risoluzioni di 10 micron, 5 micron, 2 micron, 1 micron e 0,5 micron.

Funzioni di base

mm/pollice Trasformazione assoluta/relativa
Funzione di divisione centrale Funzione "R" semplice.
Funzione "R" liscia, divide il perimetro di un cerchio.
Risparmiate 200 pezzi di lavoro e dividete i fori lungo una linea obliqua.
Calcolo matematico Strumento diametro Compensazione
Processo di bevel Zero posizione autorest

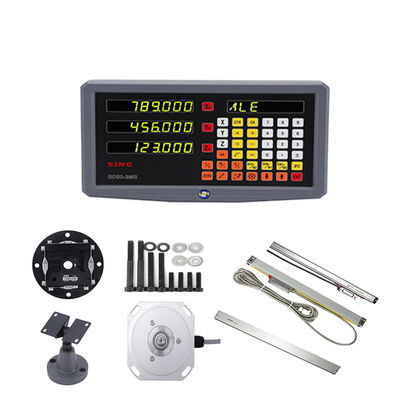

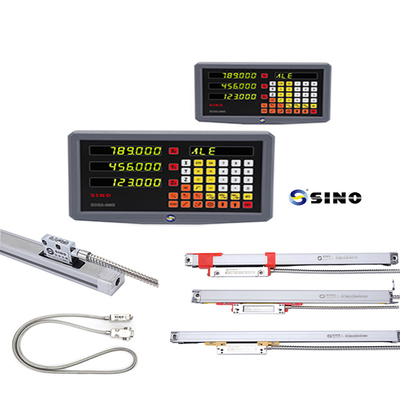

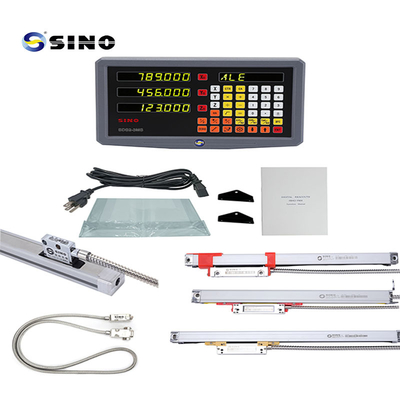

Immagine/foto del prodotto:

Il rack nella foto è optional, non prodotto standard.
