Sistemi di misurazione DRO a LED SDS6-3V

Tecnologia SCM a 16 bit 50 60 Hz LED DRO Sistemi di misurazione SDS6-3V

La serie più venduta è la SDS6-3V, che è la versione con un display a tre assi, ovvero un DRO multiuso con una velocità di misurazione più veloce e un meccanismo di controllo più semplice e fluido.

Utilizzando la più recente tecnologia SCM a 16 bit, può sostituire qualsiasi funzione di base presente in una varietà di tipi di macchine. come la fresatrice, il tornio, l'EDM, la macchina di rettifica,e macchine di trivellazione a coordinate di alta precisione.

Per migliorare la precisione, ogni asse ha la capacità di fornire 40 punti di compensazione non lineari.

Funzioni migliorate:

Ampliare la funzione del calcolatore: SDS6 può aumentare la precisione dei calcoli cambiando le cifre decimali a tre, quattro o cinque.

Compensazione degli errori non lineari: per aumentare la precisione dell'elaborazione, il sistema dispone di un massimo di 40 sezioni di compensazione degli errori non lineari.

La modalità a pollici consente all'utente di selezionare 4 o 5 cifre decimali tra le opzioni disponibili.

Specificità:

Comunicazione: possono essere necessarie un'interfaccia RS-232-C e un'uscita di corrispondenza EDM.
Intervallo di tensione di alimentazione: AC 80V/260V; 50/60Hz; compatibile con la spina USA
15VA di consumo di energia
Temperatura di funzionamento: tra 0 e 45 gradi Celsius
Intervallo di temperatura per la conservazione: da -30 a 70 gradi Celsius
Segnale di ingresso autorizzato di lettura: onda quadrata TTL/RS422
Frequenza del segnale di ingresso ammissibile: inferiore a 5 MHz
Risoluzione del display: 5 μm/1 μm/0,5 μm/0,1 μm
Risoluzione minimadell'angolo di visualizzazione digitale: 0,0001/impulso

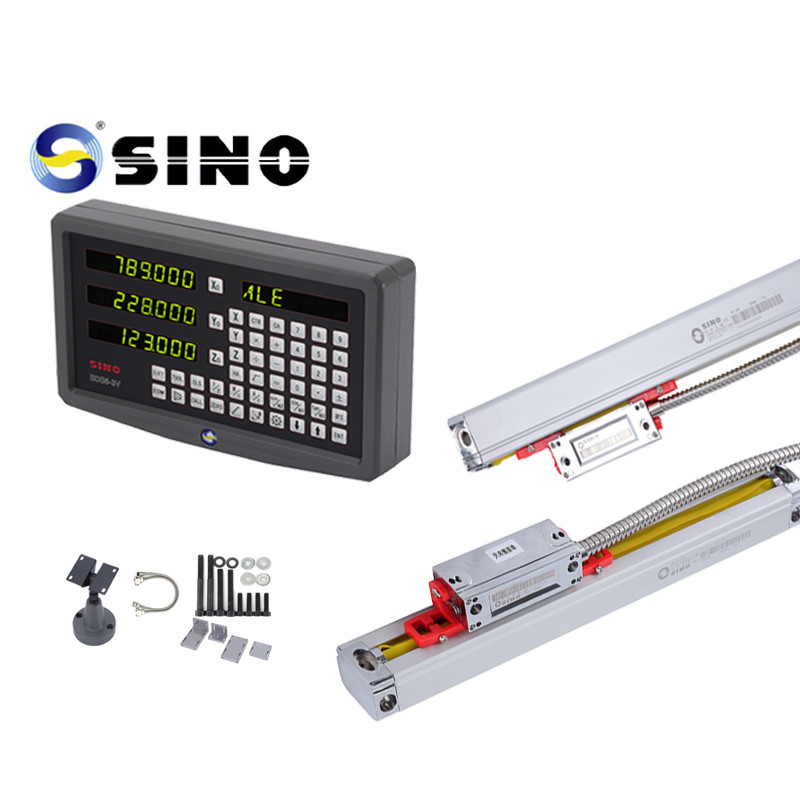

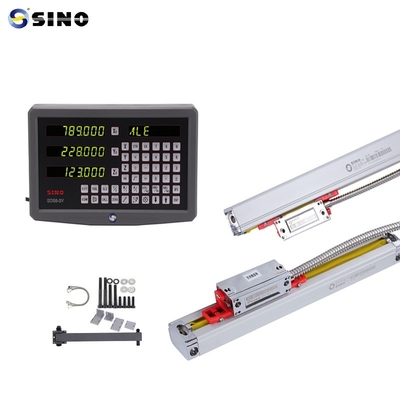

Immagine/foto del prodotto:

Il rack nella foto è optional, non prodotto standard.
