Dettagli:
|
| Nome dell' articolo: | SINO Linear Grating Ruler | Funzione: | Macchine/latti/moliere/centri di lavorazione |
|---|---|---|---|
| Lunghezza di misura (mm): | 30-360/70-1020/70-470/100-3000/170-1240 | Materiale: | Metalli |
| Risoluzione: | 0.1μm/0.5μm/1μm/5μm | Sezione trasversale dell'alloggiamento ((mm): | 16*16/25*34/18*20/30*43/40*42 |
| velocità massima: | 60 (M/min) | Protezione sigillante: | IP53 |
| Prodotto: | RS422/TTL | periodo di garanzia: | 1 anno |
| Accuratezza: | ±3μm/±5μm/±10μm ((L<1m; 20±1°C) | Punto di riferimento: | Ogni 50 mm, uno |

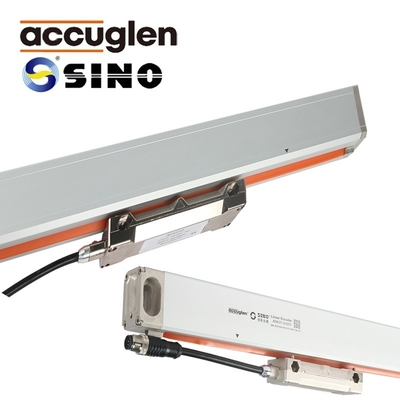

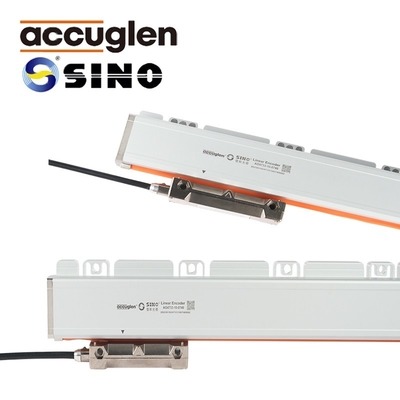

Ruler di griglia a scala lineare ottica per codificatori lineari della serie KA di fabbricazione cinese
L'insieme completo di linee guida della griglia comprende:
viti, copertura antipolvere, manuale d'uso, bilancia lineare e accessori di installazione
Modello
1.KA-200:Precisione:±3μm/±5μm/±10μm ((L<1m; 20±1 °C), Lunghezza di misura:30mm-360mm, Risoluzione:1μm/5μm
2.KA-300:Precisione:±3μm/±5μm/±10μm ((L<1m; 20±1 °C), Lunghezza di misura:70mm-1020mm, Risoluzione:0.1μm/0.5μm/1μm/5μm
3.KA-500:Precisione:±3μm/±5μm/±10μm ((L<1m; 20±1 °C), Lunghezza di misura:70mm-470mm, Risoluzione:0.5μm/1μm/5μm
4.KA-600:Precisione:±3μm/±5μm/±10μm ((L<1m; 20±1 °C), Lunghezza di misura:1000mm-3000mm, Risoluzione:0.1μm/0.5μm/1μm/5μm
5.KA-700:Precisione:±3μm/±5μm/±10μm ((L<1m; 20±1 °C), Lunghezza di misura:170mm-1240mm, Risoluzione:0.1μm/0.5μm/1μm/5μm
Descrizione
1Velocità sportiva: 60 m/min
2Trasmissione a lunga distanza: fino a 100 metri possono essere divisi
3La testa di lettura aumenta la velocità e l'accelerazione massime ammesse lungo la direzione di misurazione mentre si muove lungo una rotaia guida con poco attrito sul vetro.produrre energia cinetica del prodotto superiore.
4Il guscio protettivo di metallo morbido dei cavi di segnale e la rete di isolamento a più strati forniscono prestazioni idratanti e resistenti alle interferenze.
5L'estremità a fiocco con cromatura e il corpo a fiocco in lega di alluminio anodizzato offrono prestazioni anticorrosione superiori.
6Le parti ben realizzate sono facili da installare e da mantenere, e le loro buone proprietà antispolvere e impermeabili contribuiscono a una lunga durata di vita.
installazione utilizzando una linea di griglia a copertura completa KA-200 con una copertura di linee di tipo D, X e H
L0: lunghezza di misura effettiva dell'encoder L1: dimensione del foro di montaggio dell'encoder
L2: Dimensione complessiva dell'encoder
Informazioni dettagliate:
Tutte le scale lineari saranno testate prima della consegna.
