Dettagli:
|
| Nome dell' articolo: | SINO Linear Grating Ruler | Funzione: | Macchine/latti/moliere/centri di lavorazione |
|---|---|---|---|
| Lunghezza di misura (mm): | 30-360/70-1020/70-470/100-3000/170-1240 | Materiale: | Metalli |
| Risoluzione: | 0.1μm/0.5μm/1μm/5μm | Sezione trasversale dell'alloggiamento ((mm): | 16*16/25*34/18*20/30*43/40*42 |
| velocità massima ((m/min): | 60 | Protezione sigillante: | IP53 |
| Prodotto: | TTL/RS422 | periodo di garanzia: | 1 anno |
| Accuratezza: | ±3μm/±5μm/±10μm ((L<1m; 20°C/68°F) | Punto di riferimento: | Uno per ogni 50 mm |

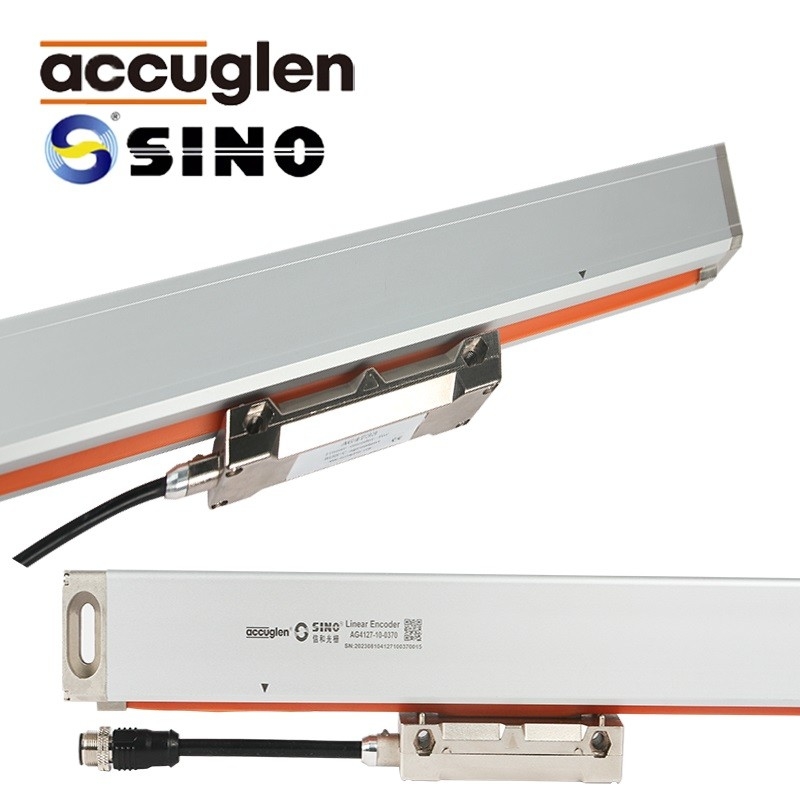

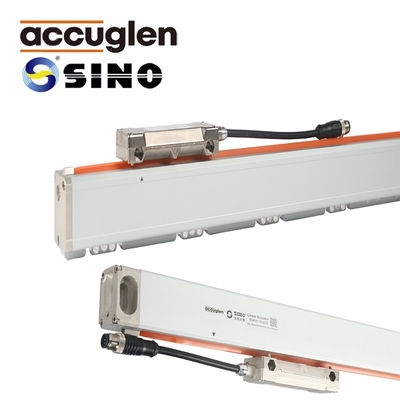

Ruler di griglia a scala lineare ottica della serie KA Made in China
Il set completo di linee di griglia comprende:
Scale lineare, viti, copertura della polvere, manuale d'uso, accessori di installazione
Modello
1.KA-200:Precisione:±3μm/±5μm/±10μm ((L<1m; 20±1 °C), Lunghezza di misura:30mm-360mm, Risoluzione:1μm/5μm
2.KA-300:Precisione:±3μm/±5μm/±10μm ((L<1m; 20±1 °C), Lunghezza di misura:70mm-1020mm, Risoluzione:0.1μm/0.5μm/1μm/5μm
3.KA-500:Precisione:±3μm/±5μm/±10μm ((L<1m; 20±1 °C), Lunghezza di misura:70mm-470mm, Risoluzione:0.5μm/1μm/5μm
4.KA-600:Precisione:±3μm/±5μm/±10μm ((L<1m; 20±1 °C), Lunghezza di misura:1000mm-3000mm, Risoluzione:0.1μm/0.5μm/1μm/5μm
5.KA-700:Precisione:±3μm/±5μm/±10μm ((L<1m; 20±1 °C), Lunghezza di misura:170mm-1240mm, Risoluzione:0.1μm/0.5μm/1μm/5μm
Descrizione
1- Velocità sportiva: oltre 60 metri al minuto
2Trasmissione a lunga distanza: può essere spliced fino a 100 metri
3La testa di lettura si muove lungo una rotaia guida con un minimo di attrito sul vetro.risultante in un'eccellente energia cinetica del prodotto e un aumento della velocità e dell'accelerazione massime ammissibili lungo la direzione di misurazione
4La rete di isolamento a più strati e il guscio protettivo in metallo morbido applicato ai cavi di segnalazione garantiscono prestazioni idroponiche affidabili e buone prestazioni antiinterferenza
5Il corpo di fiocco in lega di alluminio anodizzato e l'estremità di fiocco cromata forniscono eccellenti prestazioni anticorrosione.
6. I componenti attentamente progettati sono facili da installare e da mantenere.
installazione utilizzando una linea di griglia a copertura completa KA-200 con una copertura di linee di tipo D, X e H
L0: lunghezza di misura effettiva dell'encoder L1: dimensione del foro di montaggio dell'encoder
L2: Dimensione complessiva dell'encoder
Informazioni dettagliate:
Tutte le scale lineari saranno testate prima della consegna.
