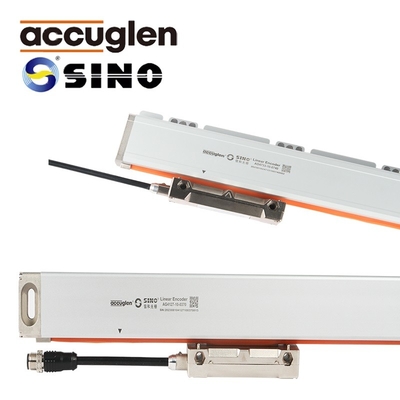

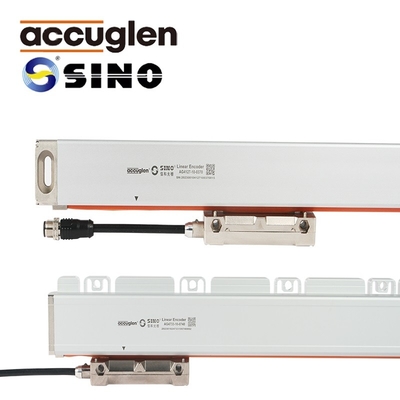

La serie TTL/RS422 Signal Ka per torni ha una risoluzione di 0.1um/5um/1um Linear Glass Scale Encoder

La serie TTL/RS422 Signal Ka per torni ha una risoluzione di 0.1um/5um/1um Linear Glass Scale Encoder

Il set completo di linee di griglia comprende:

Scale lineare, viti, copertura della polvere, manuale d'uso, accessori di installazione

Modello

1.KA-200:Precisione:±3μm/±5μm/±10μm ((L<1m; 20±1 °C), Lunghezza di misura:30mm-360mm, Risoluzione:1μm/5μm

2.KA-300:Precisione:±3μm/±5μm/±10μm ((L<1m; 20±1 °C), Lunghezza di misura:70mm-1020mm, Risoluzione:0.1μm/0.5μm/1μm/5μm

3.KA-500:Precisione:±3μm/±5μm/±10μm ((L<1m; 20±1 °C), Lunghezza di misura:70mm-470mm, Risoluzione:0.5μm/1μm/5μm

4.KA-600:Precisione:±3μm/±5μm/±10μm ((L<1m; 20±1 °C), Lunghezza di misura:1000mm-3000mm, Risoluzione:0.1μm/0.5μm/1μm/5μm

5.KA-700:Precisione:±3μm/±5μm/±10μm ((L<1m; 20±1 °C), Lunghezza di misura:170mm-1240mm, Risoluzione:0.1μm/0.5μm/1μm/5μm

Il nostro righello di griglia ha le seguenti caratteristiche

1.Movimenti veloci, superiori a 60 metri al minuto

2I componenti scorrevoli del cuscinetto possono eseguire un minimo movimento di attrito e un efficace posizionamento ripetuto lungo il vetro a griglia.

3. Il cavo di segnale adotta una rete di filo di acciaio di isolamento a più strati e una protezione da guscio morbido in metallo, che ha buone prestazioni impermeabili e anti-interferenza.

4A causa dell'uso della tecnologia di anodizzazione nei materiali in lega di alluminio, le robuste scaglie in lega cromate e le parti protesi del corpo sono resistenti all'usura.

5Utilizzando una griglia per localizzare la posizione, su varie macchine di lettura digitale possono essere utilizzati righelli lineari per facilitare l'elaborazione interna.

6I componenti personalizzati rendono molto facile l'installazione, la manutenzione e la riparazione degli encoder lineari, che sono impermeabili, impermeabili alla polvere e hanno una lunga durata

7Il codificatore lineare utilizza una griglia di misurazione di precisione in vetro come riferimento di misurazione per garantire un'elevata precisione

installazione utilizzando una linea di griglia a copertura completa KA-200 con una copertura di linee di tipo D, X e H

L0: lunghezza di misura effettiva dell'encoder L1: dimensione del foro di montaggio dell'encoder

L2: Dimensione complessiva dell'encoder

Informazioni dettagliate:

Tutte le scale lineari saranno testate prima della consegna.
