Dettagli:
|
Nome dell' articolo: | SINO KA200 30-360 mm Linear Grating Ruler | Funzione: | Macchina di tornitura/macchina da fresatura |
---|---|---|---|
Lunghezza di misura (mm): | 30-360 | Materiale: | Metalli |
Risoluzione: | 1 μm/5 μm | Sezione trasversale dell'alloggiamento ((mm): | 16*16 |
velocità massima ((m/min): | 60 | Protezione sigillante: | IP53 |
Prodotto: | TTL | periodo di garanzia: | 1 anno |
Accuratezza: | ±3μm/±5μm/±10μm ((L<1m; 20±1 °C) | Punto di riferimento: | Uno per ogni 50 mm |

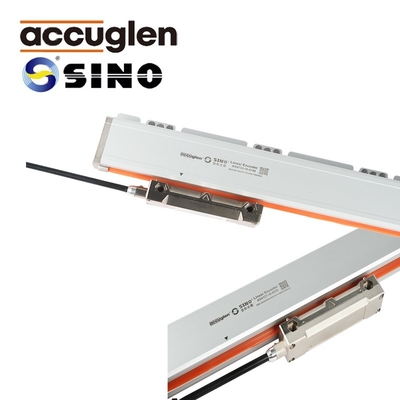

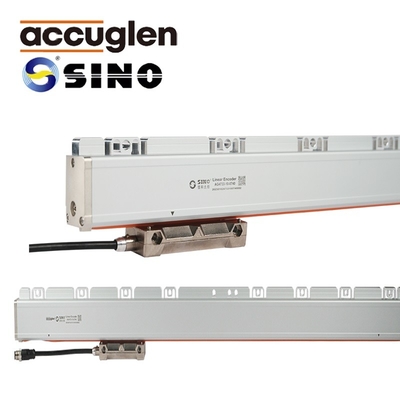

Codificatore di scala di vetro lineare per il tornio con risoluzione di 5um/1um
Le seguenti caratteristiche del nostro righello griglia:
1.Movimenti veloci, superiori a 60 metri al minuto
2I componenti scorrevoli del cuscinetto possono eseguire un minimo movimento di attrito e un efficace posizionamento ripetuto lungo il vetro a griglia.
3. Il cavo di segnale adotta una rete di filo di acciaio di isolamento a più strati e una protezione da guscio morbido in metallo, che ha buone prestazioni impermeabili e anti-interferenza.
4A causa dell'uso della tecnologia di anodizzazione nei materiali in lega di alluminio, le robuste scaglie in lega cromate e le parti protesi del corpo sono resistenti all'usura.
5Utilizzando una griglia per localizzare la posizione, su varie macchine di lettura digitale possono essere utilizzati righelli lineari per facilitare l'elaborazione interna.
6I componenti personalizzati rendono molto facile l'installazione, la manutenzione e la riparazione degli encoder lineari, che sono impermeabili, impermeabili alla polvere e hanno una lunga durata
7Il codificatore lineare utilizza una griglia di misurazione di precisione in vetro come riferimento di misurazione per garantire un'elevata precisione
installazione utilizzando una linea di griglia a copertura completa KA-200 con una copertura di linee di tipo D, X e H
L0: lunghezza di misura effettiva dell'encoder L1: dimensione del foro di montaggio dell'encoder
L2: Dimensione complessiva dell'encoder
Informazioni dettagliate:
Tutte le scale lineari saranno testate prima della consegna.
