Dettagli:
|
nome dell'articolo: | SINO KA600-1200mm Scale di vetro lineare professionale | Applicazione: | Sistemi di lettura digitale DRO |
---|---|---|---|
Utilizzatori: | rappresentazione in scala del sensore di posizione | Risoluzione: | 0.5/1/5 μm |
Funzione: | EDM/lathe/moliere/perforazione/moliera | Lunghezza su misura: | 1000mm/1100mm/1200mm/1300mm/1400mm/1500mm1600mm/1700mm/1800mm |
Distanze: | 1600mm/1700mm/1800mm/1900mm/2000mm2100mm/2200mm/2300mm/2400mm/2500mm | Materiale: | Alluminio/Metallo |
Evidenziare: | Scale di vetro lineari SINO KA600-1200mm,Scale di vetro lineari per macchine da fresatura,Scale di vetro lineari di 5 μm |

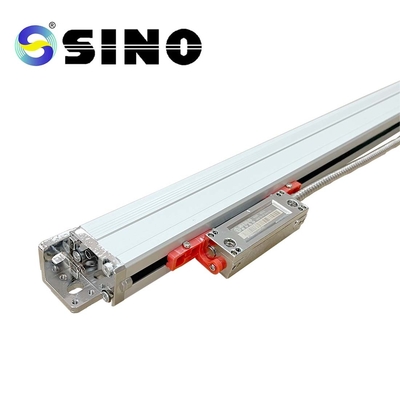

SINO KA600-1200mm Scale di vetro lineare professionale
Descrizione del prodotto:
Il SINO KA600-1200mm Professional Glass Linear Encoder è un dispositivo di misurazione ad alta precisione progettato per macchine di fresatura.Esso consente una misurazione accurata e affidabile dei movimenti lineari lungo la X, Y o Z, garantendo un posizionamento e un controllo precisi durante le operazioni di fresatura.
Caratteristiche chiave:
Encoder lineare in vetro: l'encoder KA600-1200mm è costruito con una scala in vetro resistente che fornisce un'eccellente resistenza all'usura, alle variazioni di temperatura e ai contaminanti.La bilancia in vetro garantisce prestazioni di misura affidabili e coerenti, anche in ambienti di lavorazione impegnativi.
Alta precisione: questo codificatore offre una precisione eccezionale, con capacità di risoluzione fino a livelli micrometrici.sostegno alla produzione di componenti di precisione per applicazioni di fresatura.
Largo raggio di misura: con un raggio di misura di 1200 mm, l'encoder KA600-1200 mm può ospitare una vasta gamma di fresatrici, comprese quelle di dimensioni maggiori.Essa copre una distanza sostanziale lungo l'asse, consentendo misure precise su tutta l'area di lavoro.
Facile installazione: l'encoder è progettato per una facile installazione su macchine di fresatura.permettendogli di misurare con precisione i loro movimenti lineariLe procedure di installazione sono facili da usare, riducendo al minimo il tempo di installazione.
Segnale di uscita TTL: L'encoder SINO KA600-1200mm utilizza il segnale di uscita TTL (Transistor-Transistor Logic), garantendo la compatibilità con una vasta gamma di sistemi di lettura digitale (DRO).Il segnale TTL è comunemente utilizzato nell'automazione industriale e offre una trasmissione di dati affidabile e resistente al rumore.
Costruzione robusta: L'encoder è costruito con materiali robusti e presenta un alloggiamento sigillato, che lo protegge dalla polvere, dai detriti e dai liquidi di raffreddamento comunemente presenti durante le operazioni di fresatura.La sua costruzione durevole garantisce prestazioni durature in ambienti industriali esigenti.

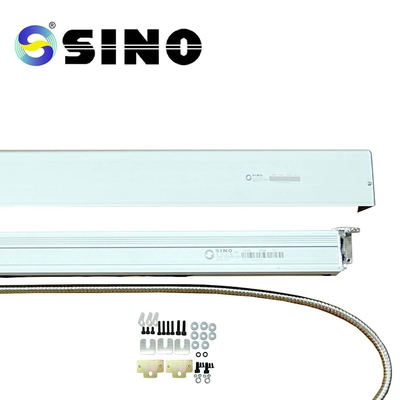

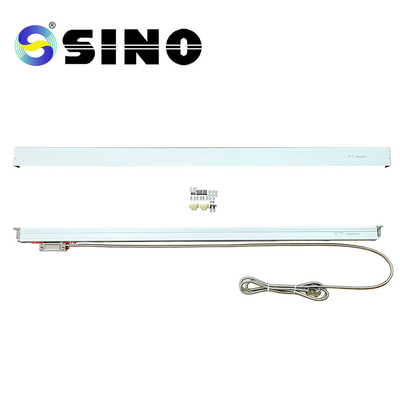

Il pacchetto comprende:
La scala lineare SINO KA600 è un dispositivo di misurazione di precisione comunemente utilizzato in vari settori, tra cui la lavorazione, la produzione e la metrologia.È progettato per fornire misurazioni accurate e affidabili dello spostamento lineare o della posizione.
La scala lineare SINO KA600 è nota per la sua elevata precisione, durabilità e resistenza ai fattori ambientali come polvere, variazioni di temperatura e vibrazioni.È comunemente utilizzato in combinazione con macchine da fresatura, torni, macchine di misura delle coordinate (CMM) e altre apparecchiature industriali che richiedono un posizionamento preciso o misurazioni dimensionali.
Modello | L0 | L1 | L2 | Modello | L0 | L1 | L2 |
KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
KA600-2000 | 2000 | 2150 | 2170 | |
L0: lunghezza di misura effettiva dell'encoder L1: dimensione del foro di montaggio dell'encoder
L2: Dimensione complessiva dell'encoder
Le graduazioni di scala sono in genere uniformemente spaziate e rappresentano un incremento di misura specifico, come millimetri o pollici.il sensore fotoelettrico rileva le graduazioniQuesti segnali possono essere interpretati da un'unità di visualizzazione digitale o da un sistema computerizzato per fornire un feedback sulla posizione in tempo reale.
Informazioni dettagliate:
Tutte le scale lineari saranno testate prima della consegna.
