Dettagli:
|
| Nome dell'articolo: | Scala lineare di vetro per codificatore ottico | Applicazione: | Codificatore lineare di vetro del sistema di lettura di Digital |
|---|---|---|---|
| Utilizzatori: | rappresentazione in scala del sensore di posizione | Lunghezza su misura: | 70 mm/120 mm/170 mm/220/270/320/370 mm |
| Distanze: | 320 mm/370 mm/420 mm/470/520/570/620 mm | Materiale: | Alluminio/Metallo |
| Funzione: | Macchina di EDM/Lathe/Grinding/Boring | Risoluzione: | 0.5/1/5 μm |
| Evidenziare: | Scala lineare di vetro Ka500,470 mm di lunghezza Scala lineare di vetro,Codificatore lineare in vetro a risoluzione di 5um |
||

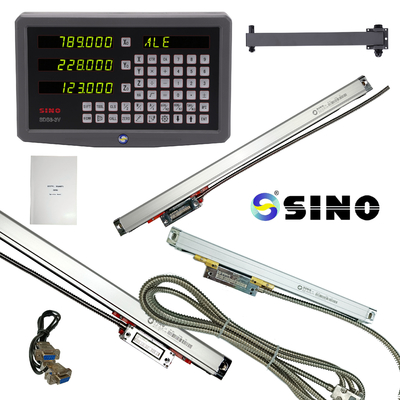

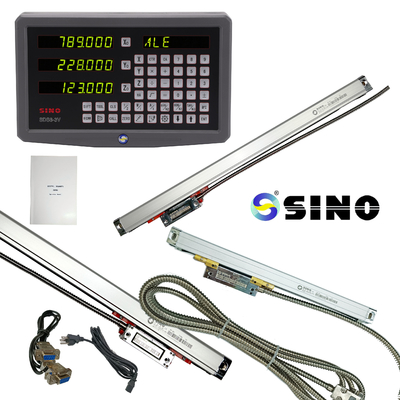

Scale lineare di vetro Scala lineare di codificatore CNC per lettura digitale
Scala lineare di vetro Ka500, 0,5/1/5um Risoluzione, 70-470mm Lunghezza per lettura digitale
La scala lineare in vetro per codificatori ottici SINO KA500 è una scala di codificatori lineari CNC progettata per l'uso con sistemi di lettura digitale (DRO).Fornisce un feedback di misura accurato e affidabile per le macchine CNCLa tecnologia di codificazione ottica garantisce un'elevata risoluzione e una durata, rendendola adatta per applicazioni industriali esigenti.
Caratteristiche:
Tecnologia dell'encoder ottico: la scala lineare KA500 utilizza la tecnologia dell'encoder ottico, che consente una misurazione ad alta precisione con un'eccellente risoluzione.Il sistema ottico consente un accurato rilevamento della posizione e riduce al minimo gli errori causati da fattori ambientali quali vibrazioni e variazioni di temperatura.
Scala lineare in vetro: la scala lineare è realizzata in vetro di alta qualità, garantendo durata e stabilità in ambienti di lavorazione difficili.La costruzione in vetro fornisce resistenza all'usura meccanica e alla corrosione, prolungando la durata della bilancia.
Compatibilità CNC: la scala lineare KA500 è compatibile con le macchine CNC, rendendola adatta per l'uso in varie applicazioni di produzione e lavorazione.Può essere facilmente integrato nel sistema di controllo delle macchine CNC per un posizionamento preciso e un controllo del movimento.
Facile installazione: la scala lineare è progettata per un'installazione facile, con supporti di montaggio e accessori inclusi nel pacchetto.Questo semplifica il processo di installazione e consente una rapida integrazione nei sistemi CNC esistenti.
Opzioni di lunghezza lunga: la bilancia lineare KA500 è disponibile in lunghezze diverse per accogliere varie dimensioni della macchina e distanze percorse.Questa flessibilità consente agli utenti di selezionare la lunghezza di scala appropriata in base alle loro esigenze specifiche della macchina.
Funzionalità:
La scala lineare di vetro SINO KA500 offre un feedback preciso e in tempo reale sulla posizione delle macchine CNC.consentire agli operatori di ottenere risultati di lavorazione precisi e mantenere tolleranze stretteLa capacità di misurazione ad alta risoluzione della scala lineare garantisce un'eccellente precisione, migliorando le prestazioni complessive dei sistemi CNC.
Utilizzando:
La scala lineare KA500 è ampiamente utilizzata nelle applicazioni di lavorazione CNC in settori come la lavorazione dei metalli, la lavorazione del legno e la produzione.È adatto per applicazioni che richiedono un feedback di posizione preciso e affidabile, comprese le operazioni di fresatura, tornitura, macinatura e altre operazioni CNC.
Il KA-500 è un piccolo codificatore che è stato creato appositamente per macchine utensili con aree di installazione e lavoro limitate.Le dimensioni sono di 70 mm per 470 mm.

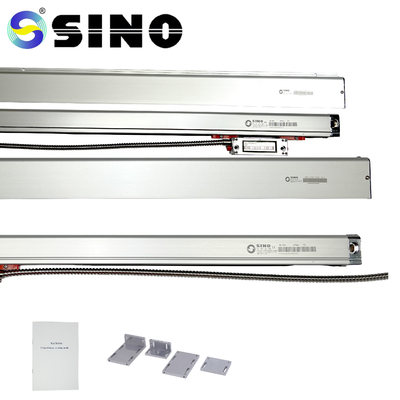

Il pacchetto comprende:
Scala lineare in vetro, 1 pezzo, KA500-470mm
0.5/1/5 m di risoluzione è disponibile.
Le lunghezze del codificatore personalizzate (L0) possono essere fornite in base alle esigenze dei consumatori.
| Modello | L0 | L1 | L2 | Modello | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: lunghezza di misura effettiva dell'encoder L1: dimensione del foro di montaggio dell'encoder
L2: Dimensione complessiva dell'encoder
Indirizzo operativo
L'utente è tenuto a leggere la descrizione generale, le considerazioni di sicurezza e
tutti i contenuti del capitolo 1.
2. Oltre alla descrizione generale, considerazioni di sicurezza e l'intera informazione contenuta nel
I tecnici per l'installazione, la prova e la riparazione devono seguire attentamente i capitoli da 1 a 3.
comprendere ogni sezione dei capitoli 4·5.
3Solo la serie KA di circuiti integrati SINO è coperta da queste istruzioni di funzionamento.
il codificatore lineare.
Si prega di prendere un momento per leggere le considerazioni di sicurezza di seguito riportate.
utilizzare il codificatore lineare in modo sicuro.
Informazioni dettagliate:
Tutte le scale lineari saranno testate prima della consegna.
