Dettagli:
|
Nome dell'articolo: | DRO Systems Scala di vetro lineare SINO KA600 1100-3000mm Encoder ottico ad alta precisione | Applicazione: | Scale di vetro lineare a griglia progettata per sistemi DRO (Digital Readout) |
---|---|---|---|
Utilizzatori: | rappresentazione in scala del sensore di posizione | Lunghezza su misura: | 1000mm/1100mm/1200mm/1300mm/1400mm/1500mm1600mm/1700mm/1800mm |
Distanze: | 1600mm/1700mm/1800mm/1900mm/2000mm2100mm/2200mm/2300mm | Materiale: | Aluminici |
Funzione: | EDM/lathe/moliere/perforazione/moliera | Risoluzione: | 0.5/1/5 μm |
Umidità di funzionamento: | Vasta gamma | Uscita del segnale: | Voltaggio |
Tipo del segnale: | Analogo | ||
Evidenziare: | Scala di vetro lineare dei sistemi DRO,Scale di vetro lineare SINO KA600 |

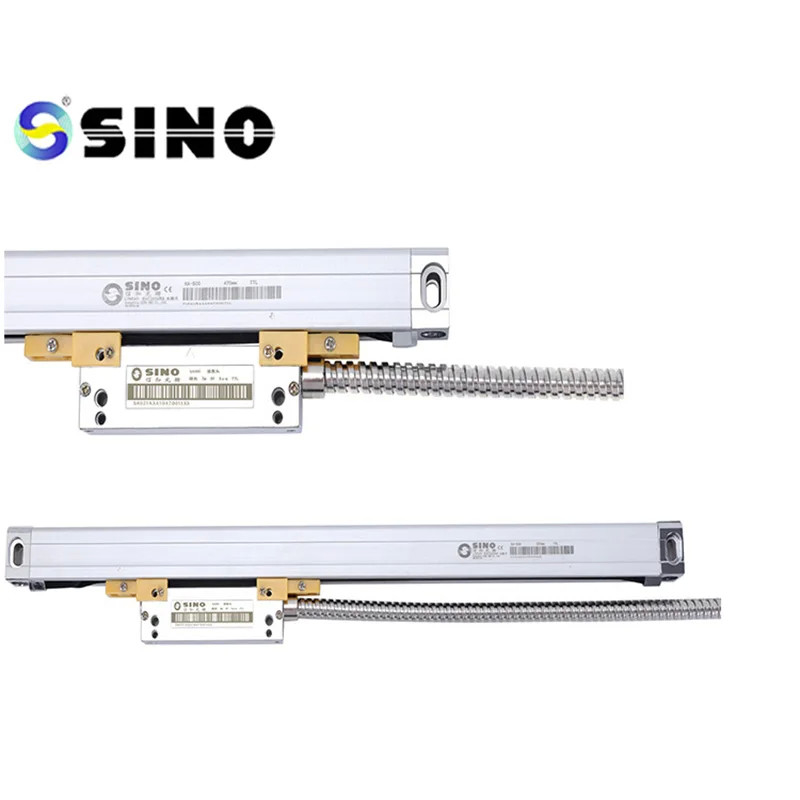

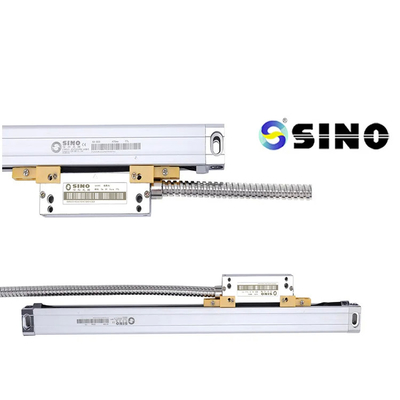

DRO Systems Grating Linear Glass Scale 5um 1um 0.5um SINO KA600-1100mm Encoder ottico
Descrizione:
Aggiornamentoe la fresatrice con la scala di vetro lineare a griglia DRO Systems, un codificatore ottico ad alta precisione progettato per migliorare la precisione delle misurazioni e le capacità di posizionamento.Con una lunghezza di 1100 mm e risoluzioni disponibili di 5 mm, 1um, e 0,5um, questa scala di vetro lineare offre versatLe opzioni di misurazione sono le seguenti:
Caratteristiche:
Scale di vetro lineare a griglia progettata per sistemi DRO (Digital Readout)
Lunghezza di 1100 mm per varie applicazioni di fresatrici
Risoluzioni disponibili di 5um, 1um e 0,5um per misurazioni precise
La tecnologia dell'encoder ottico consente un posizionamento preciso e affidabile
Vantaggi:
Migliora l'accuratezza e la precisione delle misurazioni nelle operazioni di fresatura
Fornisce più opzioni di risoluzione per i diversi requisiti applicativi
Permette un posizionamento preciso e la misurazione di movimenti lineari
Compatibile con i sistemi DRO per un'integrazione senza soluzione di continuità
Il pacchetto comprende:
La scala lineare SINO KA600 è un dispositivo di misurazione di precisione comunemente utilizzato in vari settori, tra cui la lavorazione, la produzione e la metrologia.È progettato per fornire misurazioni accurate e affidabili dello spostamento lineare o della posizione.
La scala lineare KA600 utilizza un sistema di codifica ottica incrementale per determinare la posizione della testa di lettura della scala.In genere consiste in una bilancia in vetro o in metallo e una testa di lettura che si muove lungo la bilancia mentre l'oggetto misurato o il componente della macchina si muoveLa testa di lettura contiene una sorgente luminosa e un sensore fotoelettrico che rileva le graduazioni o i segni sulla scala.
Modello | L0 | L1 | L2 | Modello | L0 | L1 | L2 |
KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
KA600-2000 | 2000 | 2150 | 2170 | |
L0: lunghezza di misura effettiva dell'encoder L1: dimensione del foro di montaggio dell'encoder
L2: Dimensione complessiva dell'encoder
L'encoder KA-600, specificamente progettato per grandi macchine utensili, è dotato di
Il supporto può essere aggiunto a qualsiasi posizione dell'encoder per
La lunghezza è di 1000~3000 mm.
Informazioni dettagliate:
Tutte le scale lineari saranno testate prima della consegna.
