Dettagli:
|
| Nome dell'articolo: | Scale lineari SINO KA600-1600 mm | Applicazione: | Lettura di Digital di 3 assi DRO |
|---|---|---|---|
| Utilizzatori: | rappresentazione in scala del sensore di posizione | Lunghezza su misura: | 1000 mm/1100 mm/1200 mm/1300 mm/1400 mm/1500 mm |
| Distanze: | 1600mm/1700mm/1800mm/1900mm/2000mm/2100mm/2200mm | Materiale: | Aluminici |
| Funzione: | EDM/lathe/moliere/perforazione/moliera | Risoluzione: | 0.5/1/5 μm |
| Evidenziare: | 3 Assi Scale lineari DRO,DRO Scale lineari per torni di fresatura,Scale lineari SINO KA600-1600mm DRO |
||

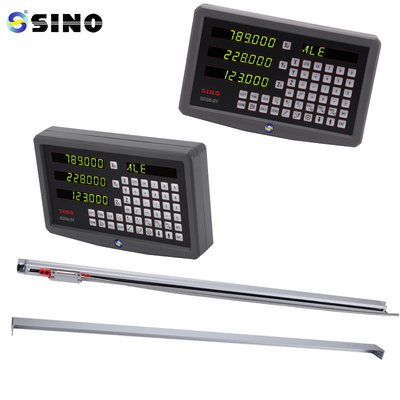

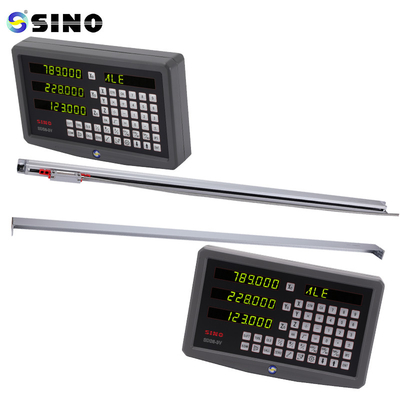

3 Assi Digital Reading DRO per la fresatura di torni e precisione SINO KA600-1600mm Scale lineari
Il pacchetto comprende:
scala di vetro lineare, KA500-1600mm, un pezzo.
C'è una risoluzione di 0,5/1/5um.
In base alle esigenze dei clienti, possono essere offerte lunghezze di codificatore personalizzate (L0).
Il codificatore contiene diversi sensori o rilevatori ottici distribuiti su tutto il disco o anello.Questi sensori rilevano i marcatori ottici mentre il disco ruota e li convertono in impulsi elettrici.
Modelli di codifica: le marcature ottiche sul disco di codifica possono assumere una varietà di forme a seconda della tecnica di codifica utilizzata.Codici binari grigio e naturale sono due tipi di codici binari che sono spesso utilizzatiPoiché garantiscono che solo un bit cambia tra siti adiacenti, i codici grigi sono ampiamente utilizzati per ridurre la probabilità di errori in queste regioni di transizione.
La risoluzione di un codificatore di angolo ottico assoluto è determinata dal numero di marcature o codici sul disco.La risoluzione è spesso specificata in bit o conteggi per rivoluzione (CPR).
| Modello | L0 | L1 | L2 | Modello | L0 | L1 | L2 |
| KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
| KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
| KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
| KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
| KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
| KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
| KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
| KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
| KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
| KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
| KA600-2000 | 2000 | 2150 | 2170 | |
L0: lunghezza di misura effettiva dell'encoder L1: dimensione del foro di montaggio dell'encoder
L2: Dimensione complessiva dell'encoder
L'encoder KA-600, specificamente progettato per grandi macchine utensili, è dotato di
Il supporto può essere aggiunto a qualsiasi posizione dell'encoder per
La lunghezza è di 1000~3000 mm.
Informazioni dettagliate:
Tutte le scale lineari saranno testate prima della consegna.
