Dettagli:
|
| Nome dell'articolo: | Scale lineare SINO KA600-1500mm 1μM | Applicazione: | DRO 2/3 Axis Digital Readout Encoder |
|---|---|---|---|
| Utilizzatori: | rappresentazione in scala del sensore di posizione | Lunghezza su misura: | 1000 mm/1100 mm/1200 mm/1300 mm/1400 mm/1500 mm |
| Distanze: | 1600mm/1700mm/1800mm/1900mm/2000mm/2100mm/2200mm | Materiale: | Aluminici |
| Funzione: | EDM/lathe/moliere/perforazione/moliera | Risoluzione: | 0.5/1/5 μm |
| Evidenziare: | DRO a scala lineare di 1 μM,L'asse 2 della scala lineare DRO,DRO di scala lineare per torni ad alta precisione |
||

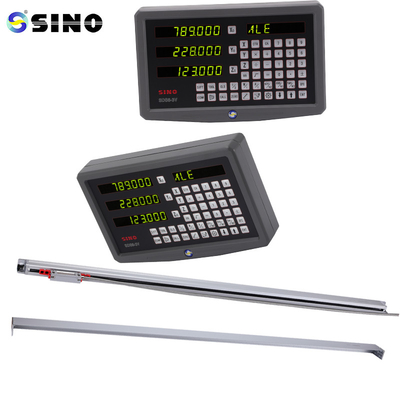

SINO KA600-1500mm 1μM Scala lineare DRO 2/3 Asse Encoder di lettura digitale Torno ad alta precisione
Il pacchetto comprende:
scala di vetro lineare, un pezzo, KA500-1500mm.
È disponibile una risoluzione di 0,5/1/5um.
Le lunghezze del codificatore personalizzate (L0) possono essere fornite in base alle esigenze dei clienti.
Molti sensori ottici o rilevatori sono costruiti all'interno dell'encoder e sono posizionati intorno al disco o all'anello.Questi sensori raccolgono i marcatori ottici e li trasformano in impulsi elettrici..
Modelli di codice: a seconda del metodo di codifica utilizzato, i segni ottici sul disco dell'encoder possono assumere forme diverse.I codici grigi sono spesso scelti perché garantiscono che solo un bit cambia tra le posizioni vicine, riducendo al minimo la possibilità di errori in questi punti di transizione.
La quantità di segni o codici sul disco determina la risoluzione di un codificatore di angolo ottico assoluto..Nella maggior parte dei casi, la risoluzione è espressa in bit o conteggi per rivoluzione (CPR).
| Modello | L0 | L1 | L2 | Modello | L0 | L1 | L2 |
| KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
| KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
| KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
| KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
| KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
| KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
| KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
| KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
| KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
| KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
| KA600-2000 | 2000 | 2150 | 2170 | |
L0: lunghezza di misura effettiva dell'encoder L1: dimensione del foro di montaggio dell'encoder
L2: Dimensione complessiva dell'encoder
L'encoder KA-600, specificamente progettato per grandi macchine utensili, è dotato di
Il supporto può essere aggiunto a qualsiasi posizione dell'encoder per
La lunghezza è di 1000~3000 mm.
Informazioni dettagliate:
Tutte le scale lineari saranno testate prima della consegna.
