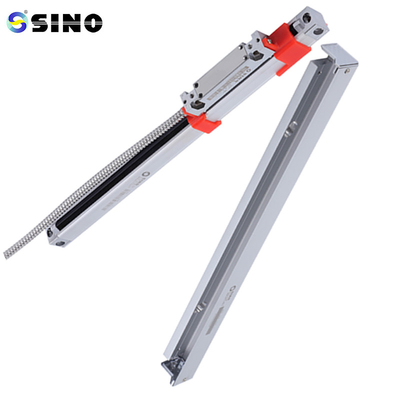

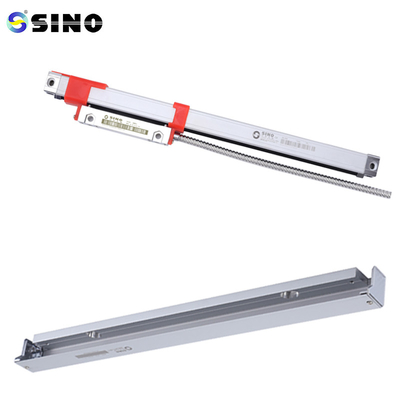

SINO Linear Scale Encoder 5um KA200 320mm per la fresatura del tornio

SINO Linear Scale Encoder 5um KA200 320mm Per la macchina a tornio

contenente:

A seconda dell'altezza e della lunghezza di installazione accessibili, tutti i tipi di linee guida devono essere montati su varie macchine.Dato lo spazio limitato sulla macchina, la KA-200 con sezione trasversale di 16 mm*16 mm sarebbe l'opzione migliore.

Il KA-200 è un righello supersottile e sottile che facilita l'installazione di apparecchiature di misurazione specializzate e l'uso in alcuni spazi ristretti.ciascuna linea per la serie KA di codificatori lineari è stata sottoposta a un rigoroso processo di controllo della qualità utilizzando il controllo laser dinamico.

Parametro KA-200

30 mm-360 mm di lunghezza di misura disponibile

16 mm x 16 mm di sezione trasversale

Accuratezza: +/- 3, 5, 10 (680 F, 1000 mm)

Una unità è uguale a 50 millimetri.

Velocità massima di misura: 60 m/s

Livello di protezione IP55

Risoluzione 1 um/ 5 um (0,001 mm/ 0,005 mm)

Segnale di uscita: TTL/EIA-422-A

Standard per i cavi: 2 metri

Bar Pitch: 0,02 mm

80mA a +5%, +5V

Intervallo di funzionamento: da 0 a 45 gradi Celsius

Collegamento a 9 pin

A, OV, B, vuoto, 4.vuoto, 5.Z, 6.A, +5V, 7.B e 9.Z

L0: lunghezza di misura effettiva dell'encoder L1: dimensione del foro di montaggio dell'encoder

L2: Dimensione complessiva dell'encoder

Informazioni dettagliate:

Tutte le scale lineari saranno testate prima della consegna.
