Dettagli:
|
| Item name: | Linear Encoder SINO KA500-170mm | Application: | Grating Ruler Digital Readout Counter |
|---|---|---|---|
| Usage: | Scaling position sensor | Customized Length: | 320mm/370mm/420mm/470mm |
| Length: | 70mm/120mm/170mm/220mm | Material: | Aluminum |
| Function: | EDM/Lathe/Grinding/Boring Machine/CNC Machine | Resolution: | 0.5μm/1μm/5μm |
| Evidenziare: | Lettura digitale a scala lineare da 120 mm per tornio,lettura digitale a scala lineare |
||

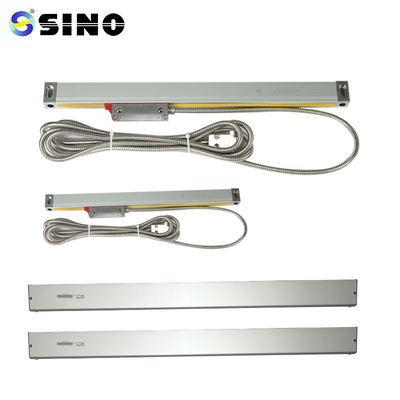

SINO KA300-120MM-5UM Lettura digitale a piccola scala lineare per piccola fresatrice per tornio
Il mini-encoder KA-500 è stato appositamente creato per macchine utensili con spazio di installazione e funzionamento limitato.I clienti con requisiti di posizione possono soddisfare le loro richieste.Le dimensioni sono 70 x 470 mm.
La confezione include:
Reticolo a scala lineare, 1 pezzo, KA500-170mm
C'è una risoluzione di 0.5um/1um/5um.
A seconda delle esigenze dei clienti, possono essere offerte lunghezze encoder personalizzate (L0). (Lunghezza: 70-470 mm)
| Modello | L0 | L1 | L2 | Modello | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: lunghezza di misura effettiva dell'encoder L1: dimensione del foro di montaggio dell'encoder
L2: Ingombro encoder
Istruzioni per l'uso
L'utente deve leggere la descrizione generale, le considerazioni sulla sicurezza e
la totalità del contenuto del capitolo 1 3.
2. Oltre alla descrizione generale, alle considerazioni sulla sicurezza e a tutti i dati in
I capitoli da 1 a 3 devono essere attentamente seguiti dagli specialisti per l'installazione, il collaudo e la manutenzione.
comprendere ogni singolo concetto dei capitoli 4-5.
Questo manuale d'uso riguarda solo la serie di circuiti integrati SINO KA.
codificato linearmente.
4. Si prega di leggere le raccomandazioni di sicurezza fornite di seguito.Contiene informazioni essenziali su
Usa il tuo codificatore lineare con attenzione.
Informazioni dettagliate:
Tutte le scale lineari saranno testate prima della consegna.Ecco un esempio del rapporto di prova di una bilancia.
