Dettagli:
|
| Item name: | Grating Ruler SINO KA500-120mm | Application: | Linear Encoder Digital Readout System |
|---|---|---|---|
| Usage: | Scaling position sensor | Customized Length: | 320mm/370mm/420mm/470mm |
| Length: | 70mm/120mm/170mm/220mm | Material: | Aluminum |
| Function: | EDM/Lathe/Grinding/Boring Machine/CNC Machine | Resolution: | 0.5/1/5 μm |
| Evidenziare: | Encoder a scala lineare 5um,120mm Lunghezza corsa Encoder a scala lineare |
||

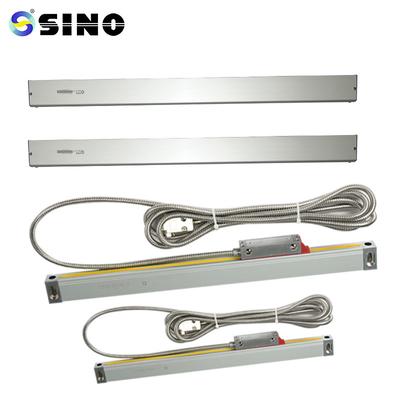

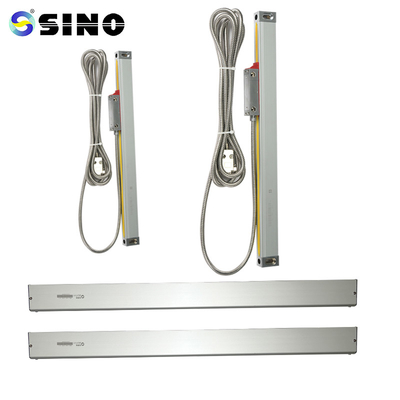

Lunghezza di viaggio ottica del codificatore 5um 120mm della scala lineare per la macchina del tornio del sistema della lettura digitale di 3 assi 2 assi
Il mini-encoder KA-500 è stato appositamente progettato per macchine utensili con spazio di installazione e funzionamento limitato.È possibile soddisfare le esigenze dei clienti che hanno criteri posizionali.La lunghezza è di 70 x 470 mm.
La confezione include:
Scala lineare a reticolo, 1 pezzo, KA500-120mm
È disponibile una risoluzione di 0,5/1/5 m.
Le lunghezze personalizzate dell'encoder (L0) possono essere fornite in base alle esigenze dei consumatori. (Lunghezza: 70-470 mm)
| Modello | L0 | L1 | L2 | Modello | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: lunghezza di misura effettiva dell'encoder L1: dimensione del foro di montaggio dell'encoder
L2: Ingombro encoder
Istruzioni per l'uso
È necessario che l'utente legga la descrizione generale, le considerazioni sulla sicurezza e
l'intero contenuto del capitolo 1 3.
2. Oltre alla descrizione generale, alle considerazioni sulla sicurezza e a tutte le informazioni contenute in
Gli specialisti devono seguire meticolosamente i capitoli da 1 a 3 per l'installazione, il collaudo e la riparazione.
comprendere ogni singola idea dei capitoli 4-5.
Solo la serie di circuiti integrati SINO KA è coperta da questa guida operativa.
codificato linearmente.
4. Si prega di rivedere i consigli di sicurezza elencati di seguito.Include dettagli cruciali riguardanti
Fai un uso sicuro del tuo encoder lineare.
Informazioni dettagliate:
Tutte le scale lineari saranno testate prima della consegna.Ecco un esempio del rapporto di prova di una bilancia.
