Dettagli:
|
| Item name: | Linear Glass Scale SINO KA500 | Application: | Linear Encoder Digital Readout |
|---|---|---|---|
| Usage: | position sensor scaling | Customized Length: | 320mm/370mm/420mm/470mm |
| Length: | 70mm/120mm/170mm/220mm | Material: | Aluminum |
| Function: | EDM/Lathe/Grinding/Boring Machine/CNC Machine | Resolution: | 0.5/1/5 μm |
| Evidenziare: | Bilancia digitale lineare da 5um,scala digitale lineare per tornio CNC,scala digitale lineare da 220 mm |
||

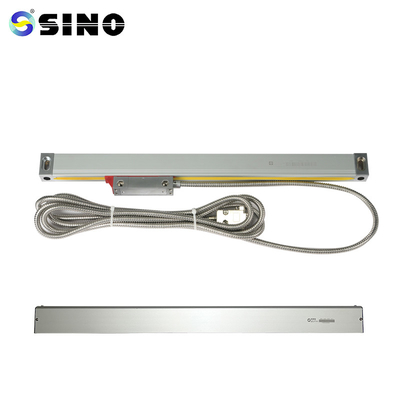

SINO KA-500 220mm 5um Scala digitale lineare 0.005mm Encoder Prodotti per tornio CNC Spark Machine
Il mini-encoder KA-500 è stato creato appositamente per macchine utensili con spazio di installazione e funzionamento limitato.I clienti che hanno requisiti di posizione possono soddisfare le loro esigenze.70 x 470 mm è la lunghezza.
La confezione include:
Riga lineare in vetro, 1 pezzo, KA500-220mm
È disponibile una risoluzione di 0,5/1/5 m.
Le lunghezze personalizzate dell'encoder (L0) possono essere fornite in base alle esigenze dei consumatori. (Lunghezza: 70-470 mm)
| Modello | L0 | L1 | L2 | Modello | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: lunghezza di misura effettiva dell'encoder L1: dimensione del foro di montaggio dell'encoder
L2: Ingombro encoder
Linee guida operative
1. L'utente deve leggere la descrizione generale, le considerazioni sulla sicurezza e
la totalità dei contenuti del capitolo 1 3.
2. Oltre alla descrizione generale, alle considerazioni sulla sicurezza e a tutto il materiale in
Per l'installazione, il collaudo e la riparazione, i professionisti devono seguire attentamente i capitoli da 1 a 3.
comprendere ogni singolo argomento del capitolo 4–5.
Questo manuale operativo si applica esclusivamente alla serie KA di SINO di integrati
codifica lineare.
4. Si prega di dare un'occhiata alle seguenti considerazioni sulla sicurezza.Contiene informazioni vitali su
usa il tuo encoder lineare in sicurezza.
Informazioni dettagliate:
Tutte le scale lineari saranno testate prima della consegna.Ecco un esempio del rapporto di prova di una bilancia.
