Dettagli:
|
| Item name: | Optical Encoder Scale SINO KA500 | Application: | Digital Readout System Glass Linear Encoder |
|---|---|---|---|
| Usage: | position sensor scaling | Customized Length: | 70mm/120mm/170mm/220mm |
| Length: | 320mm/370mm/420mm/470mm | Material: | Aluminum |
| Function: | EDM/Lathe/Grinding/Boring Machine | Resolution: | 0.5/1/5 μm |
| Evidenziare: | Scala lineare in vetro con codificatore ottico,scala lineare in vetro per lettura digitale |
||

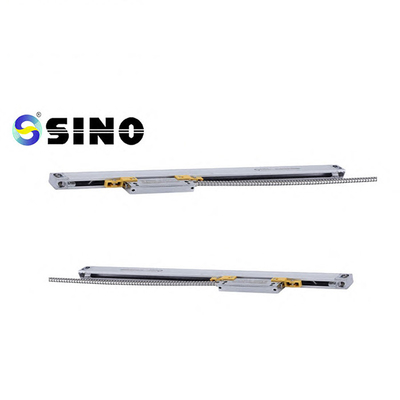

Scala lineare in vetro con codificatore ottico SINO KA500 Scala lineare con codificatore CNC per lettura digitale
Il KA-500 è un piccolo encoder creato appositamente per macchine utensili con aree di installazione e lavoro limitate.I clienti con esigenze specifiche della posizione possono soddisfare le loro esigenze.La dimensione è di 70 mm per 470 mm.
La confezione include:
Riga lineare in vetro, 1 pezzo, KA500-470mm
È disponibile una risoluzione di 0,5/1/5 m.
Le lunghezze personalizzate dell'encoder (L0) possono essere fornite in base alle esigenze dei consumatori. (Lunghezza: 70-470 mm)
| Modello | L0 | L1 | L2 | Modello | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: lunghezza di misura effettiva dell'encoder L1: dimensione del foro di montaggio dell'encoder
L2: Ingombro encoder
Linee guida operative
L'utente è tenuto a leggere la descrizione generale, le considerazioni sulla sicurezza e
tutti i contenuti del capitolo 1 3.
2. A parte la descrizione generale, le considerazioni sulla sicurezza e la totalità delle informazioni in
I tecnici per l'installazione, il collaudo e la riparazione devono seguire attentamente i capitoli da 1 a 3.
comprendere ogni sezione dei capitoli 4–5.
3. Solo i circuiti integrati della serie KA di SINO sono coperti da queste istruzioni per l'uso.
l'encoder lineare.
Si prega di prendere un momento per leggere le considerazioni sulla sicurezza di seguito.Contiene dettagli vitali su
utilizzo sicuro del vostro encoder lineare.
Informazioni dettagliate:
Tutte le scale lineari saranno testate prima della consegna.Ecco un esempio del rapporto di prova di una bilancia.
