Dettagli:
|
| Item name: | Linear Optical Scale SINO KA500 | Application: | Digital Readout Linear Encoder |
|---|---|---|---|
| Usage: | position sensor scaling | Customized Length: | 70mm/120mm/170mm/220mm |
| Length: | 320mm/370mm/420mm/470mm | Material: | Aluminum |
| Function: | EDM/Lathe/Grinding/Boring Machine | Resolution: | 0.5/1/5 μm |
| Evidenziare: | Encoder lineare CNC lineare in vetro,Encoder lineare CNC lineare in vetro da 1um |
||

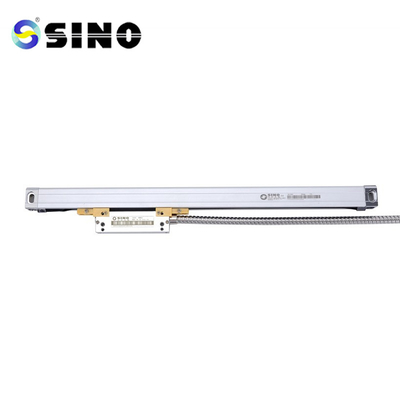

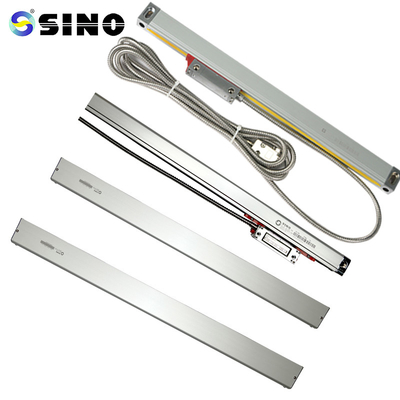

scala lineare del codificatore di CNC della scala lineare di vetro SINO KA500 di 5um/1um/0.5um per la lettura digitale
KA-500 è un mini-encoder appositamente progettato per la macchina utensile che ha un basso
dimensione dell'installazione e piccolo spazio operativo.Può soddisfare le esigenze di quei clienti
che hanno i requisiti per la posizione.La lunghezza è di 70~470 mm.
La confezione include:
Riga lineare in vetro, 1 pezzo, KA500-470mm
È disponibile una risoluzione di 0,5/1/5 m.
Le lunghezze personalizzate dell'encoder (L0) possono essere fornite in base alle esigenze dei consumatori. (Lunghezza: 70-470 mm)
| Modello | L0 | L1 | L2 | Modello | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: lunghezza di misura effettiva dell'encoder L1: dimensione del foro di montaggio dell'encoder
L2: Ingombro encoder
Linee guida operative
1. Prima dell'uso, l'utente deve leggere la descrizione generale, le considerazioni sulla sicurezza e
tutti i contenuti del capitolo 1 ~ 3.
2. Fatta eccezione per la descrizione generale, le considerazioni sulla sicurezza e tutti i contenuti in
Capitolo 1 ~ 3, i tecnici per l'installazione, il collaudo e la riparazione devono essere approfonditi
comprendere tutti i contenuti del capitolo 4~5.
3. Queste istruzioni per l'uso sono applicabili solo alla serie KA integrata di SINO
codificatore lineare.
4. Leggere le considerazioni sulla sicurezza riportate di seguito.Si tratta di informazioni critiche relative a
uso sicuro del vostro encoder lineare.
Informazioni dettagliate:
Tutte le scale lineari saranno testate prima della consegna.Ecco un esempio del rapporto di prova di una bilancia.
