Dettagli:
|
| Nome dell' articolo: | CINO scala lineare ottica KA500 | Applicazione: | Codificatore lineare con la lettura di Digital |
|---|---|---|---|
| Utilizzatori: | Sensore di posizione di rappresentazione in scala | Lunghezza su misura: | 70mm/120mm/170mm/220mm |
| Distanze: | 320mm/370mm/420mm/470mm | Materiale: | Aluminici |
| Funzione: | Macchina di EDM/Lathe/Grinding/Boring | Risoluzione: | 0.5/1/5 μm |
| Evidenziare: | Scala lineare in vetro SINO KA500,scala lineare in vetro con codificatore CNC |
||

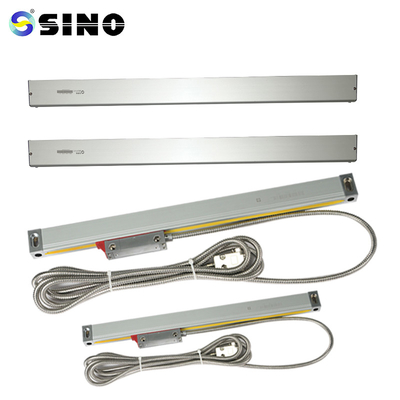

Scala lineare in vetro Scala di codifica lineare CNC per Lectura Digital 5um
La confezione contiene:
Scala di vetro lineare, KA500-470mm, 1 pezzo
Risoluzione disponibile: 0,5/1/5 m.
In base alle esigenze degli utenti, possono essere offerte lunghezze di codificatore personalizzate (L0).
La posizione della testa di lettura della scala lineare KA500 è determinata utilizzando una tecnica di codifica ottica incrementale.è costituito da una bilancia in vetro o in metallo e da una testa di lettura che si muove lungo la bilancia in sincronia con il movimento della parte o dell'oggetto della macchina da misurareLe graduazioni o i segni sulla scala sono rilevati dal sensore fotoelettrico della testa di lettura e dalla sorgente luminosa.
| Modello | L0 | L1 | L2 | Modello | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: lunghezza di misura effettiva dell'encoder L1: dimensione del foro di montaggio dell'encoder
L2: Dimensione complessiva dell'encoder
Informazioni dettagliate:
Tutte le scale lineari saranno testate prima della consegna.
